Hauptrahmen - America EFI ab FIN468390

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

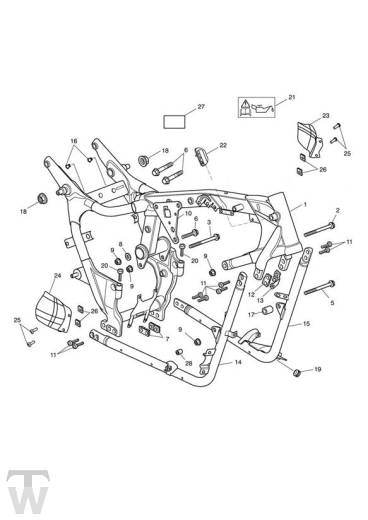

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs T2076031	Frame Assy, World	1	> 468390 - All Markets Excpt US & CA
1	obs T2076033	Frame Assy, World	1	468391 > 713426 - All Markets Excpt US & CA
1	T2070753	Frame Assy, World,90% Gloss	1	713427 > - All Markets Excpt US, CA & AU
1	obs T2076041	Frame Assy, Americas	1	> 468390 - US 49 States Only
1	obs T2076043	Frame Assy, Americas	1	468391 > 713426 - US 49 States Only
1	T2070755	Frame Assy, Americas,90% Gloss	1	713427 > - US 49 States Only
1	obs T2076051	Frame Assy, Canada	1	> 468390 - CA Only
1	obs T2076053	Frame Assy, Canada	1	468391 > 713426 - CA Only
1	T2070756	Frame Assy, Canada,90% Gloss	1	713427 > - CA Only
1	obs T2076061	Frame Assy, California	1	> 468390 - US Cal Only
1	obs T2076063	Frame Assy, California	1	468391 > 713426 - US Cal Only
1	T2070763	Frame Assy, California,90% Gloss	1	713427 > - US Cal Only
1	T2070792	Frame Assy, Australia,90% Gloss	1	713427 > - AU Only
2	T3151011	Bolt, HHF, M12 x 172,10.9, Slv	1
3	T3334635	Screw, HHF, M12 x 1.25 x 130	1
5	T3332526	Bolt, TX, M12 x 1.25 x 150,10.9, Slv	1
6	T3151021	Bolt, HHF, M12 x 55,10.9, Slv	3
7	T2075055	Halterung, feder	2
8	T3550614	Washer,12 x 23 x 2	1
9	T3350234	Locknut, Flgd, M12 x 1.25	4
10	T2076410	Halterung, feder	1
11	T3203206	Screw, Cap/Hd, M10 x 35, Slv	1	F2 only - > 333839; F4 only - > 346674
11	T3203206	Screw, Cap/Hd, M10 x 35, Slv	8	F2 only - 333840 >; F4 only - 346675 >
12	T2076385	Bracket, Oil Cooler	1
13	T2076441	Halterung, feder	1
14	T2076721	Cradle Assy, RH	1	> 532899
14	T2076732	Cradle Assy, RH	1	532900 > 713426
14	T2070764	Cradle Assy, RH,90% Gloss	1	713427 >
15	T2076761	Cradle Assy, LH	1	> 468390
15	obs T2076702	Cradle Assy, LH	1	468391 > 713426
15	T2070778	Cradle Assy, LH,90% Gloss	1	713427 >
16	T3350216	Einsatz	2
17	T2076421	Distanzstück	1
18	T3350680	Mutter	2
19	T3020163	Rubber Foot, Push In	1
20	T3203206	Screw, Cap/Hd, M10 x 35, Slv	1	F2 only >333855; F4 only >350141
20	T3203206	Screw, Cap/Hd, M10 x 35, Slv	2	F2 only 333855 >; F4 only 350141 >
21	T3900136	Schild	1
22	T3020004	GROMMET	1
23	T2071432	Infill Panel, Fuel Tank, LH	1
24	T2071478	Infill Panel, Fuel Tank, RH	1
25	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	4
26	T3351002	Nut, Captive, U-Type, M5, Slv	4
27	T3900636	Label, ECE	1	AU, JP & NZ only > 468390
27	T3900304	Label, ECE	1	AU, JP & NZ only 468391 >
28	T3456543	Bolt, Cover, M12	1	468391 >

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
