ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

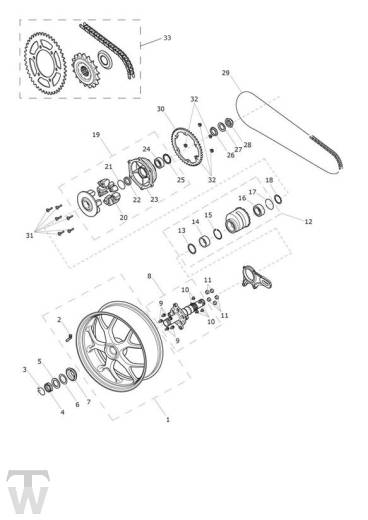

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2019917 | Rear Wheel Assy,17 x 5.5, Red Stripe,4 Pin | 1 | > 595638 |
1 | T2019916 | Rear Wheel Assy,17 x .5.5, Red Stripe,5 Pin | 1 | 595639 > |
2 | T2006635 | Valve Assy, Alum,90, Black | 1 | |
3 | T3700207 | Clip, Locking | 1 | |
4 | T2012596 | Nut, M38, Slv | 1 | |
5 | T3555036 | Washer, Conical,38.5 x 55.5 x 3.5 | 1 | |
6 | T3550955 | Axialscheibe | 1 | |
7 | T2012573 | Conical Spacer, Anodised | 1 | > 595638 |
7 | T2012575 | Conical Spacer, Anodised | 1 | 595639 > |
8 | T2012299 | Axle, Rear, Assy | 1 | > 595638 |
8 | T2010257 | Axle Assembly, Rear | 1 | 595639 > |
9 | T2012297 | Drive Pin | 4 | > 595638 |
9 | T2012297 | Drive Pin | 5 | 595639 > |
10 | T3050211 | M6 Bolt, Pan Head | 4 | > 595638 |
10 | T3050211 | M6 Bolt, Pan Head | 5 | 595639 > |
11 | T3451400 | Plug, Dia 17.5mm | 4 | > 595638 |
11 | T3451400 | Plug, Dia 17.5mm | 5 | 595639 > 610581 |
11 | T3450042 | Stopfen | 5 | 610582 > |
12 | T2012432 | Eccentric Assy | 1 | |
13 | T3501055 | Snap Ring, Nom Bore 55 Dia | 1 | |
14 | T3800221 | Bearing, Needle,45x55x25, Sealed | 1 | |
15 | T3500209 | Circlip, Int. 55 x 2 | 1 | |
16 | T3800170 | Kugellager | 1 | |
17 | T3501062 | Snap Ring, Bore 62 Dia | 1 | |
18 | T2016667 | Washer,40 x 46.5 x 1,6, Slv | 1 | |
19 | T2012386 | Cush Drive Assy | 1 | |
20 | T2012400 | RUCKDAEMPFERGUMMI | 5 | |
21 | T3600155 | O-ring | 1 | |
22 | T2012620 | DISTANZSTUECK, LAGER | 1 | |
23 | T2012381 | Cush, Outer | 1 | |
24 | T3800150 | Lager | 1 | |
25 | T3600145 | Dichtung | 1 | |
26 | T2012614 | Flanged Sleeve,30 x 45 x 7.5 | 1 | |
27 | T3555034 | Conical Washer,35.5,51,5.3 | 1 | |
28 | T2012536 | Nut, M35, Slv | 1 | |
29 | T2015166 | 530 Chain,120L, Split, Spares Set | 1 | |
29 | obs T2015181 | Oil Seal, Drive Chain | 1 | |
29 | T2015148 | KETTENSCHLOSS 530 | 1 | |
30 | T2012425 | Sprocket, Rear,45T | 1 | |
31 | T3050265 | Bolt, Pan Hd, Shld, M8 x 32 | 6 | |
32 | T3350004 | Flanschmutter | 6 | |
33 | T2017205 | Chain & Sprocket Kit,120/45/18 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
