Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

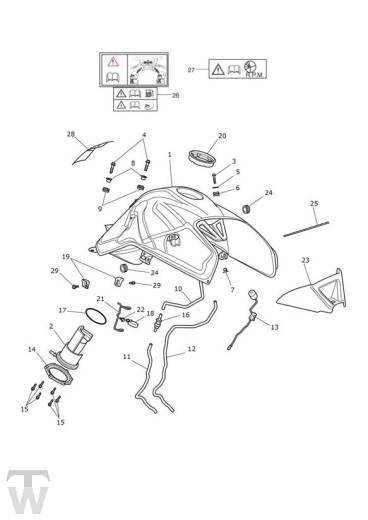

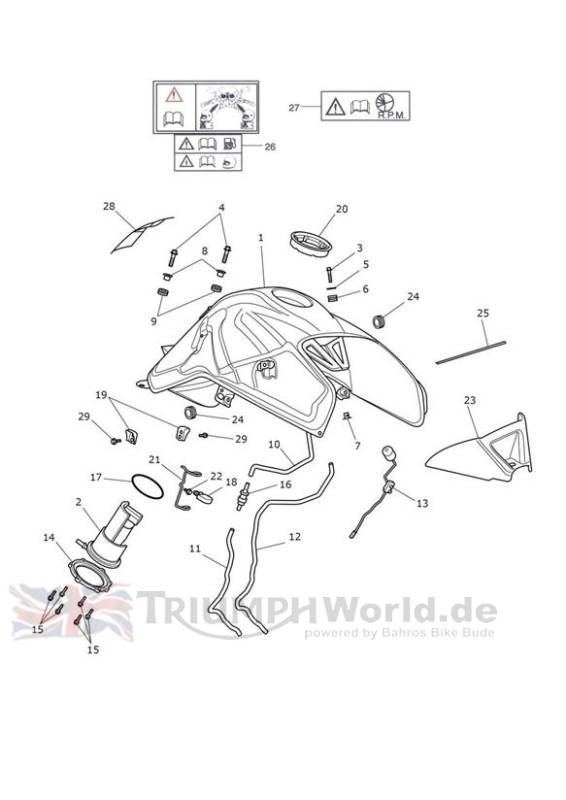

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2406734-NW | Fuel Tank | 1 | Crystal White > 657522 |
| 1 | T2406744-NW | Fuel Tank | 1 | Crystal White - 657553 > 713760 |
| 1 | T2406712-CW | Fuel Tank | 1 | Diablo Red > 657522 |
| 1 | T2406744-CW | Fuel Tank | 1 | Diablo Red - 657553 > |
| 1 | T2406744-PR | Fuel Tank | 1 | Phantom Black - 713761 > |
| 2 | T2403893 | Fuel Pump | 1 | |
| 3 | T3205082 | Bolt, HHF, Lghtd, M6 x 35, Enc | 1 | |
| 4 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 2 | |
| 5 | T3555026 | Washer,6.4 x 18 x 1.6 | 1 | |
| 6 | T3020601 | Grommet, Castellated | 1 | |
| 7 | T3010038 | Flanged Sleeve, M6 x 9.6 x 14 | 1 | |
| 8 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 2 | |
| 9 | T3021100 | Grommet, Dia 13 x 1.8 | 2 | |
| 10 | T2401572 | Hose, Tank to Rollover Valve | 1 | |
| 11 | T2401470 | BELUEFTUNGSSCHLAUCH | 1 | |
| 12 | T2401471 | WASSERABLAUFSCHLAUCH KRAFTSTOFFTANK | 1 | |
| 13 | T2401468 | GEBER KRAFTSTOFFSTAND | 1 | |
| 14 | T2400562 | Location Plate, Pump | 1 | |
| 15 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 6 | |
| 16 | T2400074 | Roll Over Valve | 1 | |
| 17 | T2401887 | Seal, Fuel Pump Module | 1 | |
| 18 | T3700101 | Schelle, kabel- | 1 | |
| 19 | T2401476 | HALTER TANK HINTEN | 1 | |
| 20 | T2405034 | Seal, Fuel Filler Cap | 1 | |
| 21 | T2401487 | SCHLAUCHFUEHRUNG | 1 | |
| 22 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
| 23 | T2409933 | Cover, Front Fuel Tank Mount | 1 | |
| 24 | T3020029 | Grommet, Side Panel | 2 | |
| 25 | T3660031 | KANTENSCHUTZ | 1 | |
| 26 | T3900194 | Label, Fuel Tank | 1 | |
| 27 | T3900154 | Label, Running In | 1 | |
| 28 | T2401654 | Rubber Pad, Fuel Tank | 1 | where fitted |
| 29 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
