Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

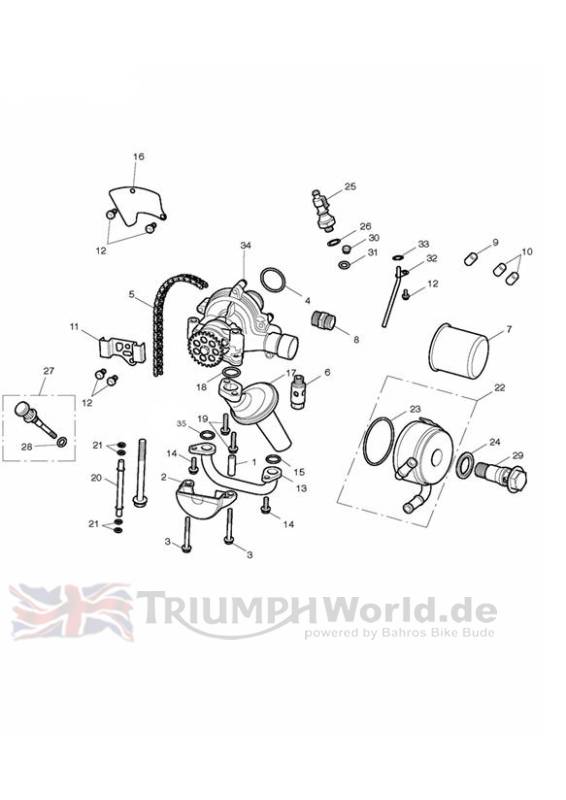

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T3000034 | Dowel, Hollow, Split Dia 8 x 30 | 1 | |
| 2 | T1210123 | Aux Drive Chain Guard | 1 | |
| 3 | T3200123 | Bolt, RHHF, M6 x 50, Encaps | 2 | |
| 4 | T3600127 | O Ring,31.6x2.4 | 1 | |
| 5 | T1210121 | Chain,6.35 Pitch,74 Link | 1 | |
| 6 | T1210212 | Kit, Oil PrV & Sump Gasket | 1 | > Eng No 471350 |
| 6 | T1210207 | Pressure Relief Valve, Shrouded | 1 | Eng No 471351 > |
| 7 | T1218001 | Oil Filter, OES | 1 | |
| 8 | T1210438 | Oil Filter Adaptor | 1 | |
| 9 | T1211012 | HUELSE, OELDUESE KOLBEN 1.2 MM | 1 | |
| 10 | T1211000 | OELDUESE KOLBEN | 2 | |
| 11 | T1210023 | Retainer Plate, Aux Drive Chain | 1 | |
| 12 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 5 | |
| 13 | T1210124 | Leitung, oel- | 1 | > Eng No 483014 |
| 13 | T1210209 | Oil Feed Pipe | 1 | Eng No 483015 > |
| 14 | T3205065 | Bolt, HHF, Lghtd, M6 x 20, Enc | 2 | |
| 15 | T3600191 | O Ring,16 x 2 | 1 | |
| 16 | T1210126 | Baffle Plate, C/Case Breather | 1 | |
| 17 | T1210127 | Oil Pick-up | 1 | |
| 18 | T3600132 | O Ring 20 x 2.62 | 1 | |
| 19 | T3200134 | Bolt, RHHF, M6x25, Encaps | 2 | |
| 20 | T1210128 | Pump Drain Tube | 1 | |
| 21 | T3600109 | O Ring, ID 5.6 x 2.3 | 4 | |
| 22 | T1210139 | Heat Exchanger, Steel,9 Row | 1 | |
| 23 | T3600250 | O-ring | 1 | |
| 24 | T1210157 | Seal, Heat Exchanger | 1 | |
| 25 | T1210091 | Oil Pressure Switch, M10 | 1 | |
| 26 | T3550546 | Washer, Cu, OD 16 x ID 10.2/ | 1 | |
| 27 | T1210304 | Dipstick, Oil Level | 1 | |
| 28 | T1210138 | O Ring, Oil Dipstick | 1 | |
| 29 | T1210158 | Heat Exchanger Bolt | 1 | |
| 30 | T1210000 | Restrictor, Oil, Gearbox | 1 | |
| 31 | T3600126 | O Ring, ID 7.1 x 1.6 | 1 | |
| 32 | T1210540 | Pipe, Oil, Breather Drain | 1 | |
| 33 | T3600153 | 'O' RING | 1 | |
| 34 | T1210234 | Oil Pump Spares Kit | 1 | > Eng No 483014 |
| 34 | T1210170 | Pump Assembly, Oil & Water | 1 | Eng No 483015 > |
| 35 | T3600191 | O Ring,16 x 2 | 1 | > Eng No 483014 |
| 35 | T3600132 | O Ring 20 x 2.62 | 1 | Eng No 483015 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
