Kühlung - Street Triple R bis FIN560476

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

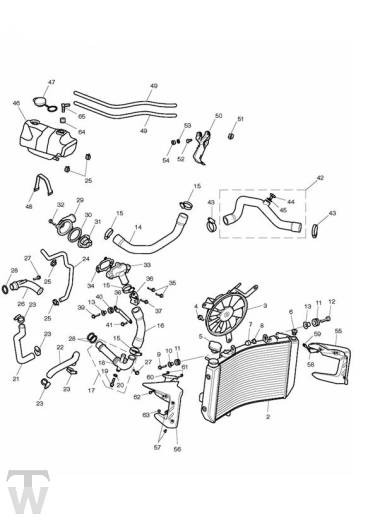

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
2	T2100166	Radiator, Curved	1
3	T2100274	Fan, Cooling,170 Dia	1
4	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	1
5	T2100164	Cap Assy, Radiator	1
6	T2100084	Bleed Screw, Nylon	1
7	T3450124	Cap	1
8	T3350012	Sich.mutter	1	> 438089
8	T3350003	Sich.mutter	1	438090 >
9	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	1	> 462676
9	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	1	462677 >
10	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	1
11	T3020153	Grommet,13 x 3 x 10	2
12	T3203030	BOLT, RHHF, DOMED, S/LESS, M6X30	1	> 484789
12	T3205070	Bolt, HHF, Lghtd, M6 x 30, Slv	1	484790 >
13	T3010144	Flgd Sleeve, M6 x 9.6 x 10.5	2
14	T2105119	Coolant Hose, Rad to Pump	1
15	T3707580	Hose Clip, Dia 20-32	4
16	T2100407	Hose, Water Pump Outlet	1	> Eng No 519946 - Sump Cover Gasket also required
16	T2105201	Hose, Water Pump, Outlet	1	Eng No 519947 >
17	T2107016	Kit, Water Pump Outlet	1	> Eng No 519946 - Sump Cover Gasket also required
17	T2107013	Pipe, Water Pump Outlet	1	Eng No 519947 >
18	T3600190	O-ring	1
19	T3200444	Bolt, M6 x 10	1
20	T3551111	Copper Washer, M6 x 12	1
21	T2105114	Hose, Coolant, HE to Rad	1
22	T2105111	Hose, Coolant, Pump Outlet	1
23	T3707570	Hose, Clip Dia 12-22	4
24	T2100408	Hose, Bypass, Water	1
25	T3700440	Clip, Hose,11-12.5mm	3
26	T2107012	Pipe, Water Pump Inlet	1
27	T3205064	Bolt, RHHF, Domed, S/S, M6 x 16, Enc	2
28	T3600124	O Ring, ID 21.5 x 3	3
29	T2100206	COVER, WATER OUTLET	1
30	T2100201	Seal, Thermostat	1
31	T2100675	Thermostat	1
32	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	2
33	T2100224	Cover, Water Inlet	1
34	T2100205	Gasket, Water Inlet	1
35	obs T3331101	Schraubbolzen	2	> Eng No 464432 (F2) & > Eng No 467002 (F4)
35	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	2	Eng No 464433 > (F2) & Eng 467003 > (F4)
36	T2100168	Bracket, Radiator, Lower, Rear	1
37	T3331102	Schraubbolzen	1	> Eng No 463158 (F2) & > Eng No 475641 (F4)
37	T3205067	Bolt, HHF, Lghtd, M6 x 25, Slv	1	Eng No 463159 > (F2) & Eng No 475642 > (F4)
38	T2100169	Bracket, Radiator, Lower, Front	1
39	T3205067	Bolt, HHF, Lghtd, M6 x 25, Slv	1
40	T3020033	Grommet; 12 x 2 x 9.6	1
41	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	1
42	T2105118	Hose, Coolant, Rad to Thermostat	1
43	T3707585	Clip, Hose, Dia 27-35	2
44	T3330676	Screw, Bleed, Plastic, M6 x 16	1
45	T3550231	Rubber Washer, M6 x 12	1
46	T2102200	Expansion Tank	1
47	T2101015	Cap, Expansion Tank	1
48	T2501750	Battery Strap	1
49	T3620551	Hose, Coolant, Formed End	2
50	T2102012	Hose Cover	1
51	T3700077	Splint	1
52	T3701098	Firtree, Dia 5 x 18	1
53	T3555026	Washer,6.4 x 18 x 1.6	1
54	T3350012	Sich.mutter	1	> 438457
54	T3350003	Sich.mutter	1	438458 >
55	T2100563	Radiator Cowl, LH	1
56	T2100564	Radiator Cowl, RH	1
57	T3331061	Bolt, But/Hd, M5 x 11, Shld, Slv	4	> 457277
57	T3331075	Bolt, But/Hd, M5 x 14, Slv	4	457278 >
58	T2100608	Bracket, Radiator Cowl, LH	1
59	T3202304	Bolt, RHHF, M6 x 20, Slv	1
60	T2100609	Bracket, Radiator Cowl, RH	1
61	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	2
62	T3330749	Screw, But/HD, Shld, M5 x 16	2	> 457277
62	T3331062	Bolt, But/Hd, M5 x 16, Shld, Slv	2	457278 >
63	T3450108	Stand Off Rubber	2
64	T2100379	Quickfit Grommet Kit	1	> 437990
64	T3450141	Grommet, TPE, Quickfit	1	437991 >
65	T2100433	Elbow, Overflow, Quickfit	1
66	T4007771	Coolant, OAT, Premix, D2053	-	Not Illustrated

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
