ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

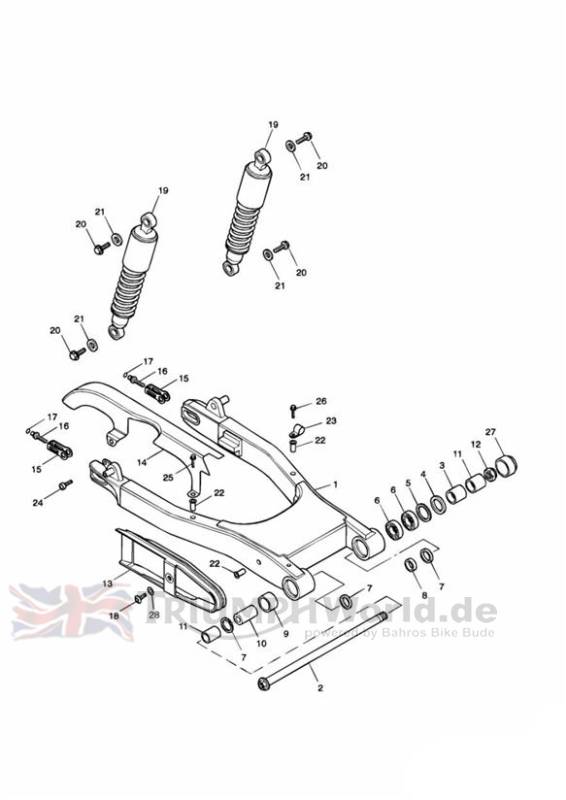

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2059600 | Schwinge | 1 | Inc bearings etc, items 4,5,6,7,9 & 22 |
| 2 | T2059590 | Spindel | 1 | |
| 3 | T2059591 | Distanzstück | 1 | |
| 4 | T3600044 | Dichtung, Öl- | 1 | |
| 5 | T3500204 | Circlip, Int,35 x 1.5 | 1 | |
| 6 | T3800081 | Kugellager | 2 | |
| 7 | T3600170 | Seal, SD 25 32 04 | 1 | |
| 8 | T2054063 | Spacer,25 x 17 x 8.5 | 1 | |
| 9 | T3800014 | Lager, wälz | 1 | |
| 10 | T2054344 | Sleeve, Ground,25 x 17 x 37 | 1 | |
| 11 | T2059592 | Distanzstück | 2 | |
| 12 | T3350155 | Sich.mutter | 1 | |
| 13 | T2059601 | Chain Rubbing Strip | 1 | |
| 14 | T2059509 | Chainguard, Fab, Blk | 1 | |
| 15 | T2059566 | Halterung, feder | 2 | |
| 16 | T3330809 | Schraube | 2 | |
| 17 | T3500042 | Seegerring | 2 | |
| 18 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 1 | |
| 19 | obs T2059598 | Aufh?ngungseinheit | 2 | >> 157307 |
| 19 | T2059610 | Aufh?ngungseinheit | 2 | 157308 > |
| 20 | T3205457 | Bolt, HHF, Lghtd, M8 x 20, Enc | 4 | |
| 21 | T3555033 | Washer,8.4 x 24 x 2 | 4 | |
| 22 | T3350216 | Einsatz | 3 | |
| 23 | T3700192 | P Clip, ID 8mm | 1 | |
| 24 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 1 | |
| 25 | T3330231 | Screw, Lge Skt Hd, M6 X 1 X 25 | 1 | |
| 26 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
| 27 | T3450028 | Kappe | 1 | |
| 28 | 3350009-T0301 | Sich.scheibe | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
