ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

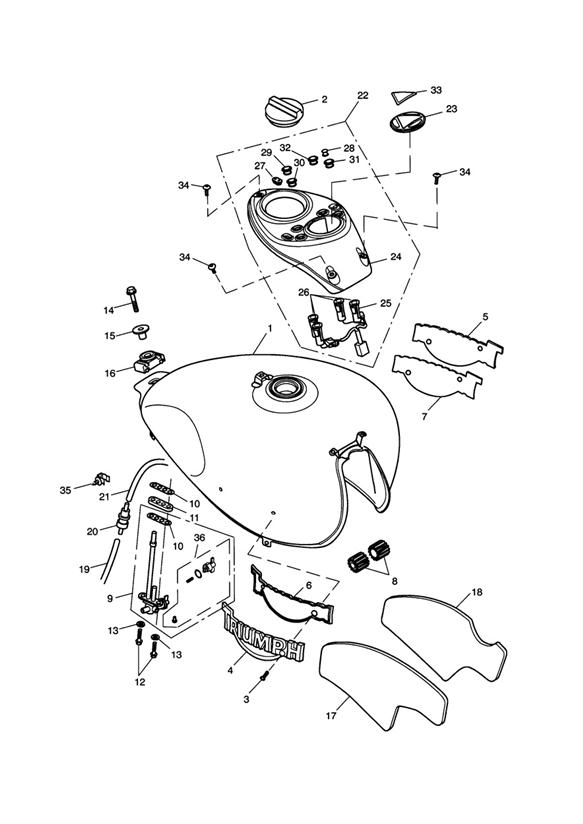

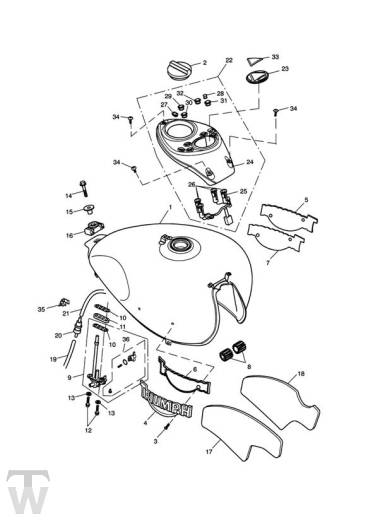

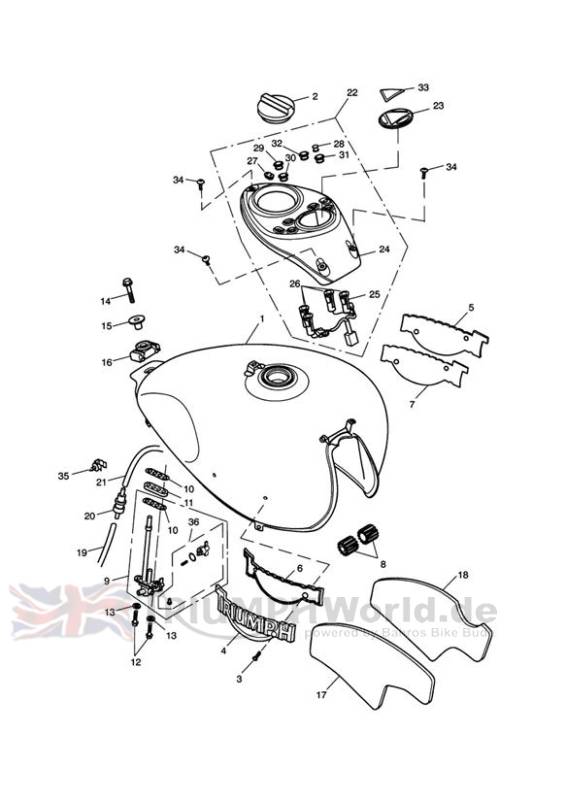

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2400915-PG | Kraftst.tank | 1 | >> 186150 Jet Black/Aluminium Silver; Includes heat pads, items 17 & 18 |
1 | obs T2400915-CL | Kraftst.tank | 1 | >> 186150 Cardinal Red; Includes heat pads, items 17 & 18 |
1 | obs T2400915-NF | Kraftst.tank | 1 | >> 186150 White/Tangerine; Includes heat pads, items 17 & 18 |
1 | obs T2400915-JD | Kraftst.tank | 1 | Caspian Blue/Silver > 210261; Includes heat pads, items 17 & 18 |
1 | obs T2400915-HK | Kraftst.tank | 1 | Goodwood Green/Aluminium 186151 > 241569; Includes heat pads, items 17 & 18 |
1 | obs T2400915-PR | FUEL TANK/HEAT PAD, P BLK/T RED | 1 | Phantom Black/Tornado Red; Includes heat pads, items 17 & 18 |
1 | T2400166-CS | FUEL TANK, PNTD, MULB/GRAPH, CLCS | 1 | Mulberry Red/Graphite 210262 > 281465-F2 / 279278-F4; Includes heat pads, items 17 & 18 |
1 | T2403042-PG | Fuel Tank Assy | 1 | Jet Black > 281465-F2 / 279278-F4; Includes heat pads, items 17 & 18 |
1 | obs T2403085-LC | Fuel Tank Assy | 1 | Graphite/Aluminium 241570 > 281465-F2 / 279278-F4; Includes heat pads, items 17 & 18 |
1 | obs T2403086-PR | Fuel Tank Assy | 1 | Phantom Black/Tornado Red 281466-F2 / 279279-F4 > ; Includes heat pads, items 17 & 18 |
1 | T2403085-JI | Fuel Tank Assy | 1 | Pacific Blue/New England White 281466-F2 / 279279-F4 > ; Includes heat pads, items 17 & 18 |
1 | obs T2403085-PR | Fuel Tank Assy | 1 | Phantom Black/Sunset Red 281466-F2 / 279279-F4 > ; Includes heat pads, items 17 & 18 |
1 | obs T2403042-PR | Fuel Tank Assy | 1 | Phantom Blk 281466-F2 / 279279-F4 > ; Includes heat pads, items 17 & 18 |
2 | T2400598 | Fuel Filler Cap | 1 | |
3 | T3330529 | Schraube | 4 | M5 x 16mm |
4 | obs T3900087 | Triumph Zeichen | 1 | |
5 | T3900086 | Triumph Zeichen | 1 | |
6 | T3660136 | Dichtung | 1 | |
7 | T3660137 | Dichtung | 1 | |
8 | T2400603 | Bush, Tank Mount | 1 | |
9 | T2400940 | Hahn | 1 | |
10 | 2400086-T0301 | Dichtung | 2 | |
11 | T2400151 | Distanzstück | 1 | |
12 | T3331102 | Schraubbolzen | 2 | |
13 | 3550150-T0301 | Scheibe, abdicht- | 2 | |
14 | T3200601 | Bolt, HHF, M8 x 40, Slv | 1 | |
15 | T3010096 | Flanged Sleeve, M8 x 12.8 x 17.2 | 1 | |
16 | T2401010 | Gummilager | 1 | |
17 | T2400980 | Hitzeschutz rechts | 1 | |
18 | T2400985 | Hitzeschutz links | 1 | |
19 | T2401565 | Kit, Roll Over Valve | 1 | > 265150 |
19 | T2401555 | Tank Breather Hose | 1 | 265151 > |
20 | T2401565 | Kit, Roll Over Valve | 1 | > 265150 |
20 | T2400074 | Roll Over Valve | 1 | 265151 > |
21 | obs T2400771 | Schlauchleitung | 1 | |
22 | obs T2401000 | Finisher, Fuel Tank | 1 | |
23 | T2400730 | Badge Holder | 1 | |
24 | obs T2400721 | Moulding, Console, Fuel Tank | 1 | |
25 | T2400729 | Subharness, Fuel Tank Console | 1 | |
26 | T2400726 | Bulb, Warning Light | 4 | |
27 | T2400727 | Switch Pad, Accessory Clock | 1 | |
28 | T2400728 | Plug, Alarm LED | 1 | |
29 | T2400722 | Lens, Indicator | 1 | |
30 | obs T2400723 | Lens, High Beam | 1 | |
31 | T2400724 | Lens, Oil Warning | 1 | |
32 | obs T2400725 | Lens, Neutral | 1 | |
33 | T3900224 | Plakette | 1 | |
34 | T3331063 | Bolt, But/Hd, M5 x 17, Slv | 3 | |
35 | T3700072 | Kabelverbinder | 1 | |
36 | obs T2406018 | Fuel Tap, Spares Kit | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
