ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

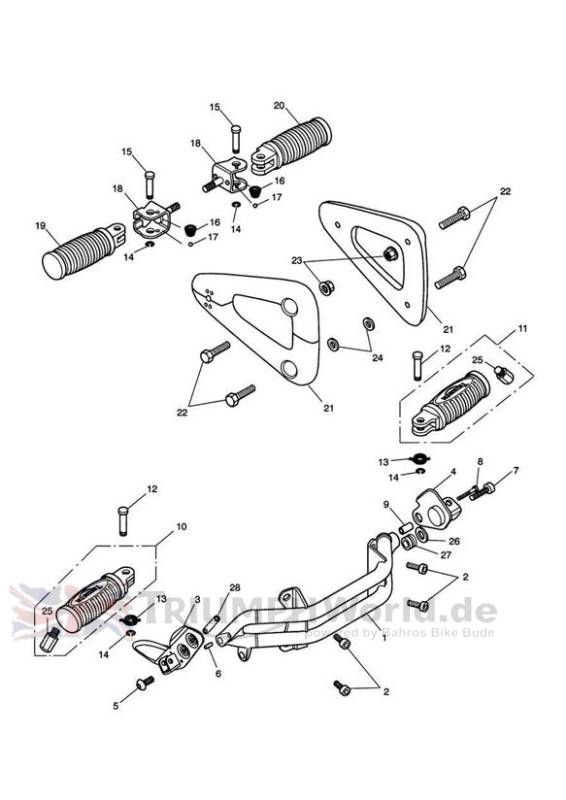

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2082001 | Footrest/Control Hanger Assy | 1 | |
2 | T3050321 | Screw, Cap/Hd, M8 x 20, Slv | 4 | |
3 | T2081016 | Gabel | 1 | > 281465-F2 / 279278-F4 |
3 | T2081023 | Clevis Assy, RH | 1 | 281466-F2 / 279279-F4 > |
4 | obs T2081025 | Gabel | 1 | >> 145586 |
4 | T2081017 | Gabel | 1 | 145587 > |
5 | T3330747 | Screw, Btn/Hd, M10 x 24, S/S | 1 | |
6 | T3000085 | Spannh?lse | 1 | |
7 | T3203206 | Kit, Screw, Cap/HD, M10 | 1 | |
8 | obs T3330790 | Schraubbolzen | 1 | M6 x 35mm > 192149 |
8 | T3203040 | Schraubbolzen, M6 x 40 | 1 | 192150 > |
9 | T2081020 | Distanzstück | 1 | |
10 | T2080549 | Fußrastenanlage vorn | 1 | > 297552-F2 / 305815-F4 |
10 | T2080733 | Fußrasten Kit rechts | 1 | 297553-F2 / 305816-F4 > |
11 | T2080732 | Fußrastenanlage vorn | 1 | > 297552-F2 / 305815-F4 |
11 | T2080732 | Fußrasten Kit links | 1 | 297553-F2 / 305816-F4 > |
12 | T2080722 | Pivot Pin, Footrest | 2 | |
13 | T2080819 | Return Spring, Footrest | 2 | |
14 | T3500210 | Circlip, Ext,8 x 1 | 4 | |
15 | T2080721 | Pivot Pin, Footrest | 2 | |
16 | T2080724 | Spring, Footrest (Rear) | 2 | |
17 | T2080725 | Detent Ball | 2 | |
18 | T2070806 | Clevis Assemby, Footrest | 2 | |
19 | T2080234 | Fußrastenanlage hinten | 1 | Logo Footrest |
20 | T2080233 | Fußrastenanlage hinten | 1 | Logo Footrest |
21 | T2081046 | Rear Footrest Hanger | 2 | > 281465-F2 / 279278-F4 |
21 | T2081063 | Rear Footrest Hanger | 2 | 281466-F2 / 279279-F4 > |
22 | T3200455 | Bolt, HHF, M8 x 33, A2 S/S | 4 | |
23 | T3350004 | Flanschmutter | 2 | |
24 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
25 | T2085164 | Bank Angle Peg | 2 | |
26 | T3550950 | Scheibe, gummi- | 1 | |
27 | T2080997 | Boss, Pedal | 1 | 145587 > |
28 | T2081036 | Spacer, Rear Brake M/CYL | 1 | 281466-F2 / 279279-F4 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
