ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

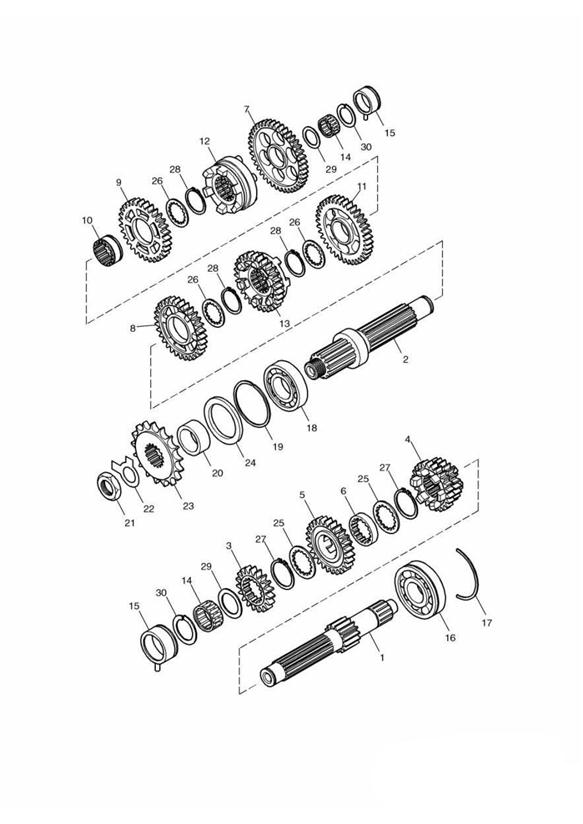

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T1180042 | GETRIEBEEINGANGSWELLE & 1.GANG | 1 | |
| 2 | T1180048 | GETRIEBEAUSGANGSWELLE | 1 | 1st |
| 3 | T1180031 | ZAHNRAD, ANTRIEB,2. GANG | 1 | |
| 4 | T1180032 | ZAHNRAD, ANTRIEB,3. & 4. GANG | 1 | |
| 5 | T1180033 | ZAHNRAD, ANTRIEB,5. GANG | 1 | |
| 6 | T1180034 | BUCHSE, KEILVERZAHNT,5. ANTR. | 1 | |
| 7 | T1180045 | ZAHNRAD, ABTRIEB,1. GANG | 1 | |
| 8 | T1180047 | ZAHNRAD, ABTRIEB,2. GANG | 1 | |
| 9 | obs T1180037 | ZAHNRAD, ABTRIEB,3. GANG | 1 | |
| 10 | T1180038 | BUCHSE, KEILVERZ.,3.&4. ABTR. | 1 | |
| 11 | T1180039 | ZAHNRAD, ABTRIEB,4. GANG | 1 | |
| 12 | T1180043 | KLAUENSCHALTBUCHSE | 1 | |
| 13 | T1180041 | ZAHNRAD, ABTRIEB,5. GANG | 1 | |
| 14 | T3800006 | Bearing, Needle, K25x32x16 | 2 | |
| 15 | T1180156 | LAGERBUCHSE | 2 | |
| 16 | 3800002-T0301 | Kugellager | 1 | |
| 17 | T3800196 | Retaining Ring, Bearing | 1 | |
| 18 | T3800132 | Bearing,30 x 62 x 16, DGB | 1 | |
| 19 | T3800300 | Snap Ring, Ext,62 x 1.7 | 1 | |
| 20 | T1181188 | Distance Sleeve | 1 | |
| 21 | T1180175 | MUTTER, RITZEL | 1 | |
| 22 | T1180181 | SICHERUNGSSCHEIBE, RITZEL | 1 | |
| 23 | T1180903 | RITZEL,17 ZAEHNE | 1 | > Eng No 282963-F2 / 273654-F4 |
| 23 | T1182000 | RITZEL,18 ZAEHNE | 1 | Eng No 282964-F2 / 273655-F4 > |
| 24 | T3600068 | Dichtung, Öl- | 1 | |
| 25 | T1180281 | ANLAUFSCHEIBE,38.0 OD x 1.0 | 2 | |
| 26 | T1180049 | ANLAUFSCHEIBE,41 OD X 1.0 | 3 | |
| 27 | T3500003 | Circlip,32mm Shaft | 2 | |
| 28 | T3500202 | Circlip | 3 | |
| 29 | T3555005 | Washer,25.5 x 38 x 1.5 | 2 | |
| 30 | T3500201 | Circlip, EXT,23.5 x 1.2 | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
