Produktbeschreibung
ETK Bedienungshinweise:

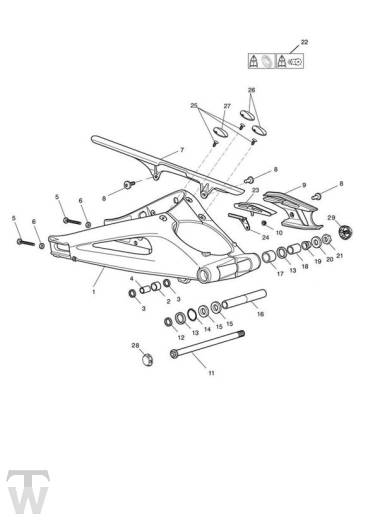

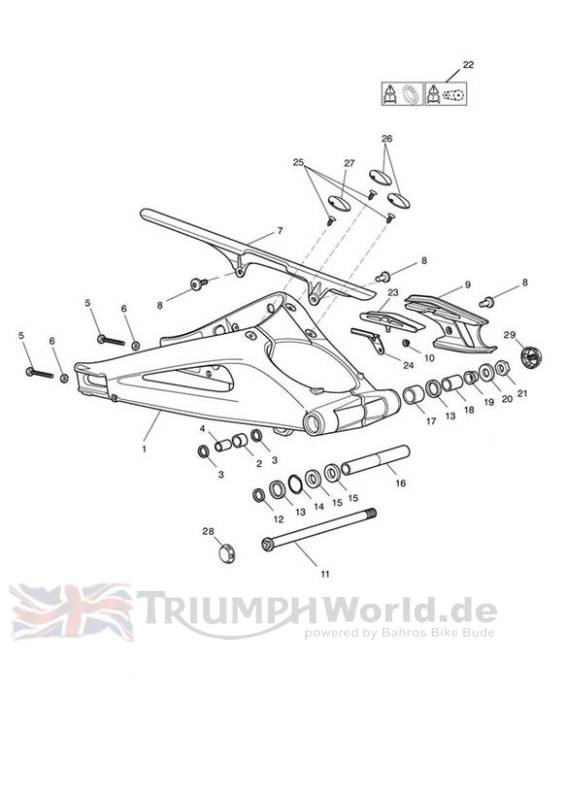

- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2051696 | Kit, S/Arm Long, Graphite | 1 | > 459240 - Includes items 13,14,15,16,17 (& T2021505 x 1) |
| 1 | obs T2051694 | Swingarm Assy, Long, Graphite | 1 | 459241 > - Includes items 13,14,15,16 & 17 |
| 2 | T3800177 | Bearing, Needle Roller,17 24 15 | 1 | |
| 3 | T3600066 | Öldichtung | 2 | |
| 4 | T2053130 | Sleeve, Ground,17 10 30 | 1 | |
| 5 | T3330644 | Screw, H/HD, M8 x 75, Slv | 2 | |
| 6 | T3350303 | Nut, M8, Silver | 2 | |
| 7 | T2050400 | DChain guard | 1 | |
| 8 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 3 | |
| 9 | T2050412 | Chain Rubbing Strip | 1 | |
| 10 | T3010061 | Flanged Sleeve, M6 x 9 x 3.25 | 1 | |
| 11 | T2050460 | Spindle, Swingarm | 1 | |
| 12 | T2054063 | Spacer,25 x 17 x 8.5 | 1 | |
| 13 | T3600044 | Dichtung, Öl- | 2 | |
| 14 | T3500204 | Circlip, Int,35 x 1.5 | 1 | |
| 15 | T3800081 | Kugellager | 2 | |
| 16 | T2051520 | Spacer, Internal,22 x184 | 1 | |
| 17 | T3800014 | Lager, wälz | 1 | |
| 18 | T2054344 | Sleeve, Ground,25 x 17 x 37 | 1 | |
| 19 | T2051010 | Swingarm Pivot Adjuster | 1 | |
| 20 | T3551240 | Washer, M16 x 34 x 3 | 1 | |
| 21 | T3350155 | Sich.mutter | 1 | |
| 22 | T3900092 | Schild | 1 | |
| 23 | T2050413 | Rubber, Chain Rubbing Strip | 1 | |
| 24 | T2050414 | Bracket, Chain Rubbing Strip | 1 | |
| 25 | obs T3450123 | Fir Tree, Black | 3 | |
| 26 | T3450098 | Blanking Plug, Rubber, LHS | 2 | |
| 27 | T3450099 | Blanking Plug, Rubber, RHS | 1 | |
| 28 | T2051775 | Spindle Finisher, S/arm, RH | 1 | 480782 > |
| 29 | T2051776 | Spindle Finisher, S/arm, LH | 1 | 480782 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
