ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

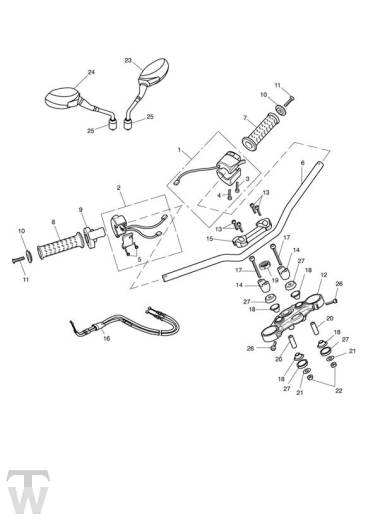

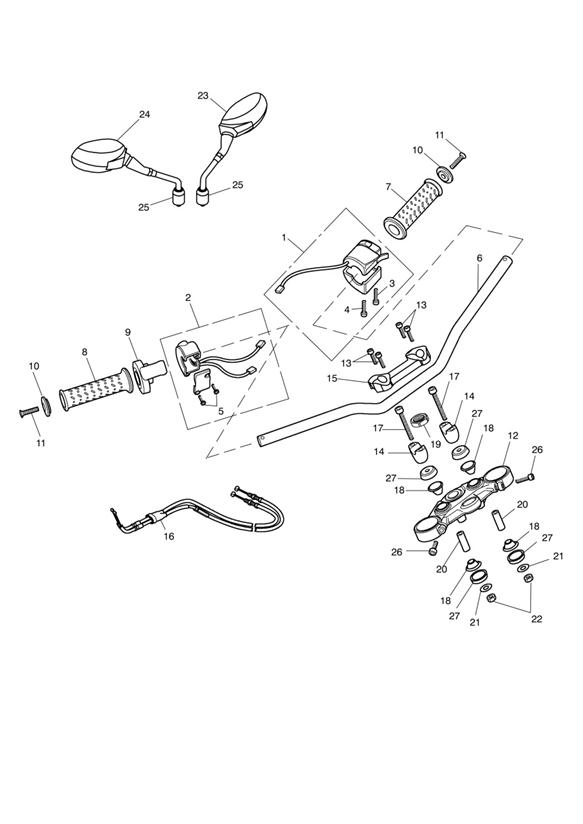

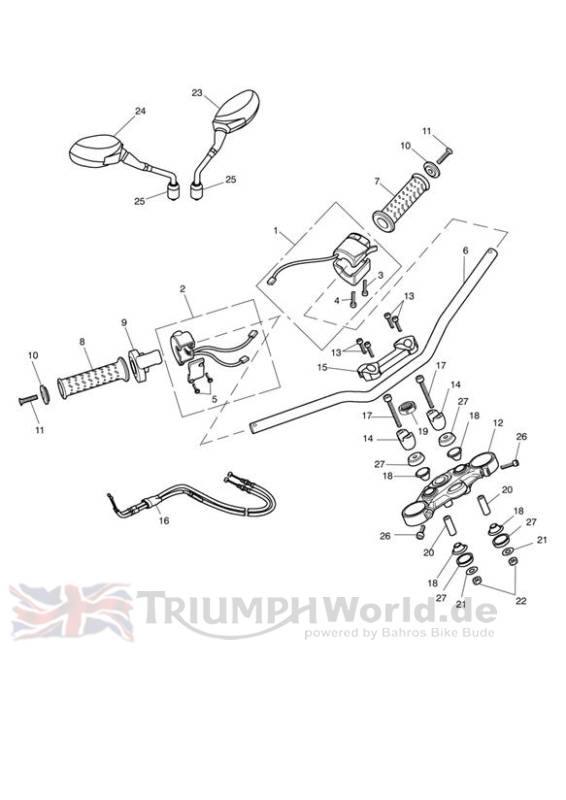

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2040274 | SCHALTEREINHEIT, LENKER, LINKS | 1 | |
2 | T2049255 | Switch Assy, Handlebar, RH | 1 | |
3 | obs T3331810 | Schraube | 1 | |
4 | T3331790 | Schraube | 1 | |
5 | T3331800 | Schraube | 2 | |
6 | T2040755 | Handlebar Tubular | 1 | > 480781 |
6 | T2040629 | Handlebar, Tubular | 1 | 480782 > |
7 | T2040740 | GRIFFGUMMI, LINKS | 1 | |
8 | T2040254 | GASGRIFF | 1 | Includes Throttle Tube |
9 | T2040252 | BETAETIGUNGSMECHANISMUS-GASZUG | 1 | |
10 | T2043448 | LENKERENDGEWICHT | 2 | > 480781 |
10 | T2044305 | Bar End Weight | 1 | 480782 > |
11 | T3330643 | Screw, M5 x 30, CSK SKT, Patch | 2 | |
12 | T2049190 | Upper Yoke | 1 | |
13 | T3050323 | Kit,4 x Screw M8 x 1.25 x 30 Slv | 1 | > 428021 |
13 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 4 | 428022 > |
14 | T2046301 | Clamp, Handlebar, Lower | 2 | > 480781 |
14 | T2041599 | Lower Handlebar Clamp | 2 | 480782 > |
15 | T2046305 | Clamp, Handlebar, Upper | 2 | > 480781 |
15 | T2040778 | Upper Handlebar Clamp, Single | 1 | 480782 > |
16 | T2049300 | Cable, Throttle, Twin | 1 | |
17 | T3050128 | Bolt, Skt HD, M10 x 70, Yel | 2 | |
18 | T2049191 | Bush, Rubber, H/Bar Clamp | 4 | |
19 | T2041100 | ABSCHLUSSMUTTER, LENKKOPF | 1 | |
20 | T2040807 | Sleeve, Dia,13 x 43 | 2 | |
21 | T3555030 | Washer,10.5 x 30 x 2.5 | 2 | |
22 | T3350134 | Locknut, M10 x 1.25 | 2 | |
23 | T2060019 | Mirror Assy, LH | 1 | |
24 | T2060018 | Mirror Assy, RH | 1 | |
25 | T2300595 | Knockback Cover, Mirror | 2 | |
26 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | |
27 | T2049193 | Cap, Handlebar Bush | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
