Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

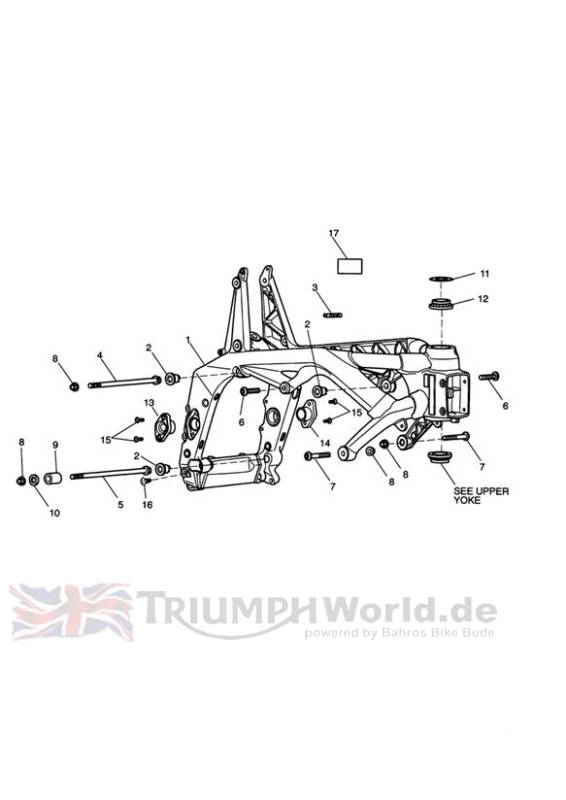

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2070453 | Frame Assy, Spares | 1 | ROW |
| 1 | T2070454 | Frame Assy, Spares | 1 | US |
| 1 | T2070455 | Frame Assy, Spares | 1 | CA |
| 2 | T2070347 | Frame Adjuster, M16 | 4 | |
| 3 | T3100020 | Stud, M6 | 1 | |
| 4 | T3332546 | Bolt, Cap/Hd, M10 x L238 | 1 | |
| 5 | T3332543 | Bolt, Skt/HD, M10,52.2 LG | 1 | |
| 6 | T3332508 | Bolt, Stainless, M10 x 52.5 | 2 | |
| 7 | T3332552 | Bolt, Skt/HD, M10,75 LG | 2 | |
| 8 | T3350250 | Locknut, Flanged, M10 | 4 | |
| 9 | T2074773 | Spacer, Engine Mount | 1 | |
| 10 | T2070306 | Spacer, Engine Mount | 1 | |
| 11 | T3600234 | Dichtung, staubschutz- | 1 | |
| 12 | T3800091 | Lager | 1 | |
| 13 | T2070247 | Swingarm Height Insert, RH | 1 | > 480781 |
| 13 | T2070365 | Swingarm Height Adjuster, RH | 1 | 480782 > |
| 14 | T2070246 | Swingarm Height Insert, LH | 1 | > 480781 |
| 14 | T2070364 | Swingarm Height Adjuster, LH | 1 | 480782 > |
| 15 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 4 | |
| 16 | T3451260 | Firtree,5 x 11mm, Blk | 1 | |
| 17 | T3900237 | Label, ECE | 1 | AU, JP & NZ only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
