ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

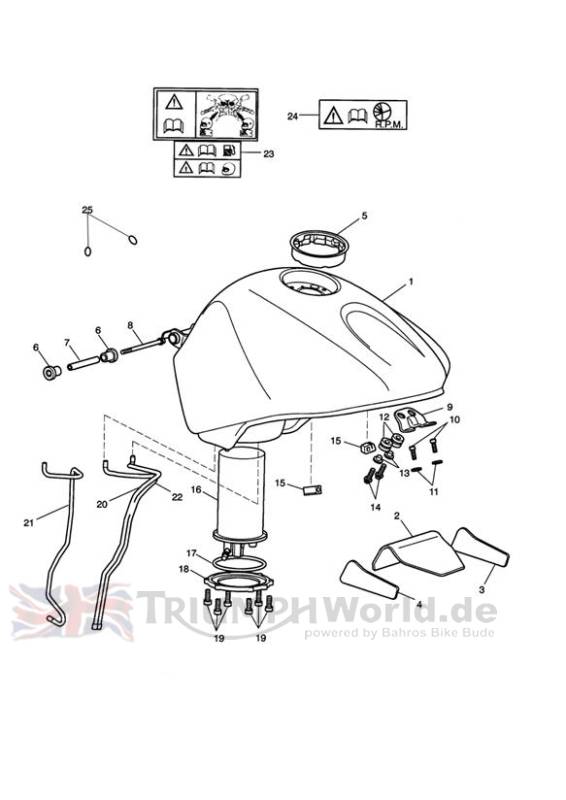

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2401101-PG | Kit, Fuel Tank Assy | 1 | Jet Black - All expt US Cal & TW; Includes heat pads, items 2,3 & 4, and seal, item 5 |
1 | T2401102-PG | Kit, Fuel Tank Assy | 1 | Jet Black - US Cal & TW only; Includes heat pads, items 2,3 & 4, and seal, item 5 |
1 | T2401101-HG | Kit, Fuel Tank Assy | 1 | Roul Green - All expt US Cal & TW; Includes heat pads, items 2,3 & 4, and seal, item 5 |
1 | T2401102-HG | Kit, Fuel Tank Assy | 1 | Roulette Green - US Cal & TW only; Includes heat pads, items 2,3 & 4, and seal, item 5 |
1 | T2401101-NF | Kit, Fuel Tank Assy | 1 | Fusion White - All expt US Cal & TW; Includes heat pads, items 2,3 & 4, and seal, item 5 |
1 | T2401102-NF | Kit, Fuel Tank Assy | 1 | Fusion White - US Cal & TW only; Includes heat pads, items 2,3 & 4, and seal, item 5 |
2 | T2401080 | Heat Pad, Centre | 1 | |
3 | T2401081 | Heat Pad, LH | 1 | |
4 | T2401082 | Heat Pad, RH | 1 | |
5 | T2405034 | Seal, Fuel Filler Cap | 1 | |
6 | T2400446 | BUSH, RUBBER | 2 | |
7 | T2401070 | Turned Spacer, Tank Mount | 1 | |
8 | T3205079 | Bolt, HHF, Lghtd, M6 x 105, Slv | 1 | |
9 | T2401060 | Bracket, Fuel Tank Front Mount | 1 | |
10 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 2 | |
11 | T3555025 | Washer,6.4 x 18 x 1.6 | 2 | |
12 | T3020601 | Grommet, Castellated | 2 | |
13 | T3010710 | Flanged Sleeve,6.4 x 9.6 x 13.4 | 2 | |
14 | T3200190 | Bolt, RHHF, M6 x 25, Slv | 2 | |
15 | T2400643 | Rubber Pad, Tank To Frame, Small | 2 | |
16 | T2401977 | Fuel Pump Module | 1 | |
17 | T2401887 | Seal, Fuel Pump Module | 1 | |
18 | T2400562 | Location Plate, Pump | 1 | |
19 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 6 | |
20 | T3620460 | Fuel Tank Drain Hose | 1 | Not US CAL & TW |
21 | T3620452 | Formed Hose, Evap | 1 | US CAL & TW only |
22 | T3620460 | Fuel Tank Drain Hose | 1 | |
23 | T3900194 | Label, Fuel Tank | 1 | |
24 | T3900154 | Label, Running In | 1 | |
25 | T2307660 | Protective Tape, Cut, Circle | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
