ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

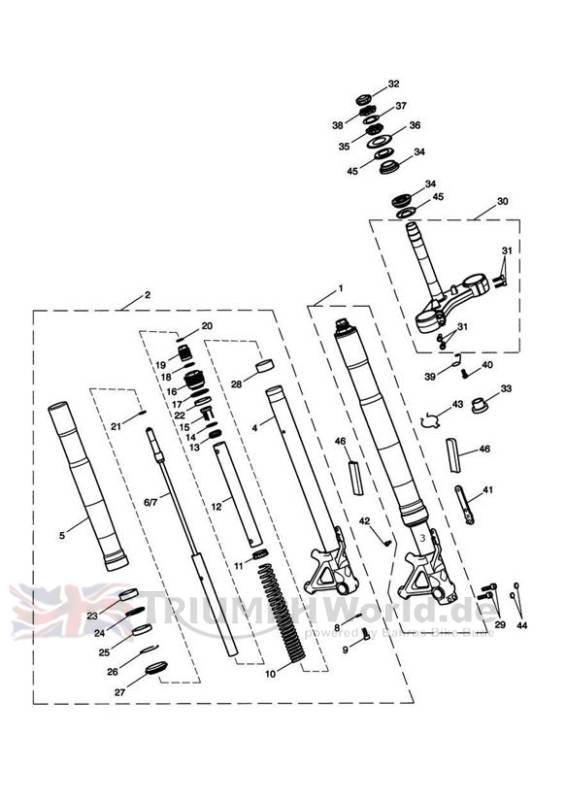

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2045220 | FEDER VERSTELLER | 1 | > 438380 |
1 | T2046410 | Stanchion Assy LH | 1 | 438381 > |
2 | T2045230 | LAGER TAUCHROHR | 1 | > 438380 |
2 | T2046420 | Stanchion Assy RH | 1 | 438381 > |
3 | T2045228 | STANDROHR LINKS | 1 | |
4 | T2045210 | TAUCHROHR RECHTS | 1 | |
5 | T2045211 | TAUCHROHR | 2 | |
6 | T2045229 | DAEMPFUNGSKARTUSCHE LINKS | 1 | > 438380 |
6 | T2045091 | Damper, Comp, LH | 1 | 438381 > |
7 | T2045212 | DAEMPFUNGSKARTUSCHE RECHTS | 1 | > 438380 |
7 | T2045092 | Damper, Comp, RH | 1 | 438381 > |
8 | T2042907 | DICHTSCHEIBE | 2 | |
9 | T2046164 | Capscrew, Oil Lock | 2 | |
10 | T2045215 | FEDER, OELFILTER | 2 | |
11 | T2046166 | Spring Seat | 2 | |
12 | T2045217 | DISTANZSTUECK | 2 | |
13 | T2046178 | Slider | 2 | |
14 | T2046219 | WASHER, FLAT | 2 | |
15 | T2046220 | SPRING ADJ PLATE, COMP | 2 | |
16 | T2046221 | TOP CAP | 2 | |
17 | T2046222 | O-RING, TOP CAP | 2 | |
18 | T2046223 | 0-RING, SPR ADJ, OUTER | 2 | |
19 | T2046224 | SPRING ADJUSTER | 2 | |
20 | T2046225 | O-RING, SPR ADJ, INNER | 2 | |
21 | T2046226 | RING CLIP | 2 | |
22 | T2046227 | SEAT, RUBBER | 2 | |
23 | T2046230 | BEARING, OUTER TUBE | 2 | > 438380 |
23 | T2045094 | Bush, Guide, Outer | 2 | 438381 > |
24 | T2046246 | Seal, Spacer | 2 | |
25 | T2046232 | OIL SEAL | 2 | |
26 | T2046248 | Stop Ring | 2 | |
27 | T2041524 | Kit, Dust Seals, Pair | 1 | Comprises of 2 x T2041542 |
28 | T2046235 | BEARING, INNER TUBE | 2 | > 438380 |
28 | T2045095 | Bush, Slide, Inner | 2 | 438381 > |
29 | T2040429 | KLEMMSCHRAUBE, GABEL | 2 | |
30 | obs T2049295 | Yoke Assy, Lower | 1 | |
31 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 4 | |
32 | T2040442 | ABSCHLUSSMUTTER, M27 X 1.0 | 1 | |
33 | T3450250 | Stopfen | 1 | |
34 | T3800091 | Lager | 2 | |
35 | T2040301 | Adjuster Nut, M30, Lower | 1 | |
36 | T2046559 | Cover, Headstock Bearing | 1 | |
37 | obs T2041306 | Washer, Headstock | 1 | |
38 | T2040304 | ABSCHLUSSMUTTER, M 30 | 1 | |
39 | T3700226 | Hose Guide | 1 | |
40 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
41 | T2046205 | BRACKET, MUDGUARD | 2 | |
42 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 2 | |
43 | T3700153 | SICHERUNGSSPLINT | 1 | |
44 | T3450200 | Stopfen | 2 | |
45 | T3600234 | Dichtung, staubschutz- | 2 | |
46 | T2700237 | Kit, Reflector, Amber | 1 | Kit Contains 2 Reflectors |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
