ETK Bedienungshinweise:

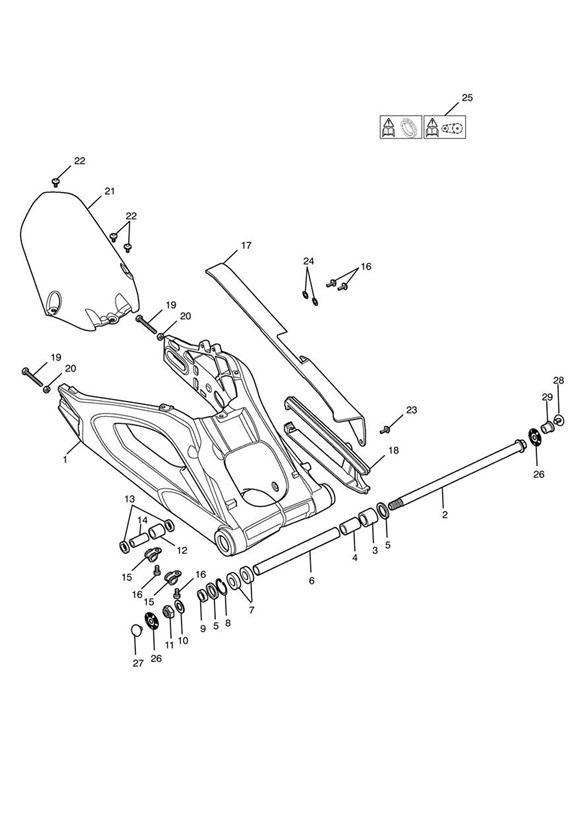

- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
| Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2053540 | SCHWINGE BAUGRUPPE | 1 | Includes bearings etc - items 3,5,7,8,12 & 13 |
| 2 | T2054088 | ACHSE SCHWINGE | 1 | |
| 3 | T3800014 | Lager, wälz | 1 | |
| 4 | T2054344 | Sleeve, Ground,25 x 17 x 37 | 1 | |
| 5 | T3600044 | Dichtung, Öl- | 2 | |
| 6 | T2054089 | DISTANZSTUECK 22 x 17 x 212 | 1 | |
| 7 | T3800506 | Kugellager | 2 | |
| 8 | T3500204 | Circlip, Int,35 x 1.5 | 1 | |
| 9 | T2054063 | Spacer,25 x 17 x 8.5 | 1 | |
| 10 | T3551240 | Washer, M16 x 34 x 3 | 1 | |
| 11 | T3350155 | Sich.mutter | 1 | |
| 12 | T3800152 | Lager, nadel- | 1 | |
| 13 | T3600066 | Öldichtung | 2 | |
| 14 | T2050019 | Buchse | 1 | |
| 15 | T3700191 | P Clip, ID 10mm | 2 | |
| 16 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 4 | |
| 17 | T2053550 | KETTENSCHUTZ | 1 | |
| 18 | T2053560 | KETTENFUEHRUNG SCHLEIFSCHIENE | 1 | |
| 19 | T3203204 | Screw, H/Hd, M8 x 55, Slv | 2 | |
| 20 | T3350303 | Nut, M8, Silver | 2 | |
| 21 | T2306885 | HINTERRADABDECKUNG | 1 | |
| 22 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 3 | |
| 23 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 1 | |
| 24 | T3555004 | Washer,6.4 x 14 x 1.6 | 1 | |
| 25 | T3900092 | Schild | 1 | |
| 26 | T2050290 | Finisher, Swingarm Spindle | 2 | 483576 > |
| 27 | T3450114 | Button, Fir Tree, Dia 8-8.6 | 1 | 483576 > |
| 28 | T3450299 | Firtree, M6 | 1 | 483576 > |
| 29 | T3350050 | Wellnut, M5 | 1 | 483576 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
