Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

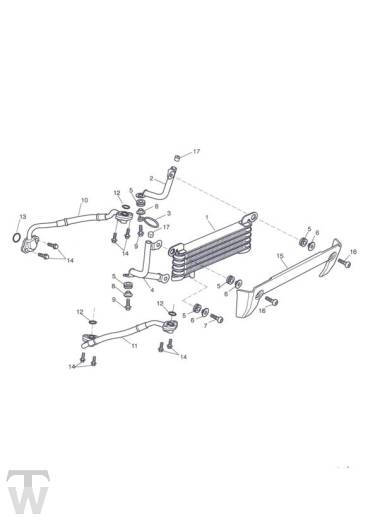

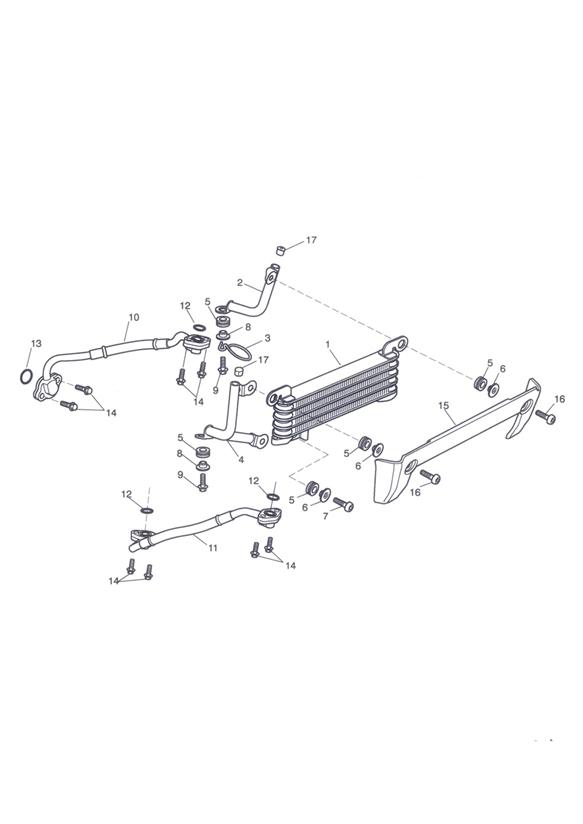

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2100756 | Oil Cooler,5 Row | 1 | |
| 2 | T2100241 | HALTER LINKS OELKUEHLER | 1 | |
| 3 | T2102378 | SCHLAUCHFUEHRUNG | 1 | |
| 4 | T2100242 | HALTER RECHTS OELKUEHLER | 1 | |
| 5 | T3020031 | Grommet; 11.8 x 2.5 x 10 | 5 | |
| 6 | T3010014 | Buchse | 3 | |
| 7 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 1 | |
| 8 | T3010707 | Sleeve, Flanged,6.4 x 10 x 6.5 | 2 | |
| 9 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 2 | |
| 10 | T2101792 | Kit, Oil Feed/Return | 1 | > Eng No 541316 - kit contains oil feed pipe and oil return pipe |
| 10 | T2101772 | Pipe, Oil Feed | 1 | Eng No 541317 > |
| 11 | T2101792 | Kit, Oil Feed/Return | 1 | > Eng No 541316 - kit contains oil feed pipe and oil return pipe |
| 11 | T2101782 | Pipe, Oil Return | 1 | Eng No 541317 > |
| 12 | T3600071 | O-ring | 3 | |
| 13 | T3600172 | O Ring | 1 | |
| 14 | T3205065 | Bolt, HHF, Lghtd, M6 x 20, Enc | 8 | |
| 15 | T2100246 | ABDECKUNG OELKUEHLER | 1 | |
| 16 | T3331589 | Screw, PAN HD, Shld, M6x25, Blk | 2 | |
| 17 | T3450092 | Insert, Round, Plastic | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
