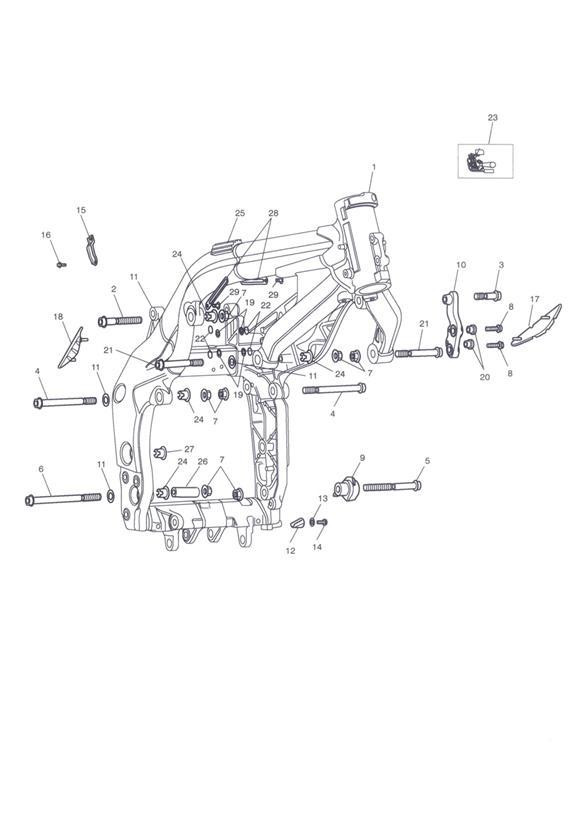

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2076660 | Frame Assy, World | 1 | |
1 | obs T2076662 | Frame Assy, North America | 1 | US 49 States |
1 | obs T2076666 | Frame Assy, California | 1 | US Cal |
1 | obs T2076664 | Frame Assy, Canada | 1 | CA |
2 | T3151024 | Bolt, HHF, M12 x 75,10,9, Slv | 1 | |
3 | T3334610 | Screw, HHF, M12 x 40 | 1 | |
4 | T3334635 | Screw, HHF, M12 x 1.25 x 130 | 2 | |
5 | T3334635 | Screw, HHF, M12 x 1.25 x 130 | 1 | |
6 | T3151011 | Bolt, HHF, M12 x 172,10.9, Slv | 1 | |
7 | T3350234 | Locknut, Flgd, M12 x 1.25 | 7 | |
8 | T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 2 | |
9 | T2071840 | KETTENSCHLEIFER | 1 | |
10 | T2071835 | Bracket, Cyl Head, M/C | 1 | |
11 | T3501795 | Washer, M12, OD26, Hardened, Slv | 4 | |
12 | T2070798 | Bumpstop, Sidestand, Dia 14 | 1 | |
13 | T3555555 | Washer, Nylon | 1 | |
14 | T3330627 | Screw, Pan/HD, TPT, Tx, M5 x 12 | 1 | |
15 | T3700134 | Cable, Retaining Bracket | 1 | |
16 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 1 | |
17 | T2071885 | ABDECKUNG LINKS | 1 | |
18 | T2071880 | ABDECKUNG RECHTS | 1 | |
19 | T3550253 | Washer, Dia 5 mm, Retaining | 4 | |
20 | T3450009 | Plug, M6 | 2 | |
21 | T3151023 | BOLT, HHF, M12X1.25X95,10.9, SLV | 2 | |
22 | T3600151 | O Ring | 4 | |
23 | T3930003 | AUFKLEBER LEISTUNGSBESCHR?NKUNG | 1 | FR Only |
24 | T2071980 | Adjuster, Frame, M12 | 4 | |
25 | T2401466 | Fuel Tank Support Pad | 2 | |
26 | T2071982 | Adjuster, Frame, M12, Long | 1 | |
27 | T2051010 | Swingarm Pivot Adjuster | 1 | |
28 | T3700300 | Clip, Harness | 2 | |
29 | T3300064 | Pop Rivet | 2 | |
30 | T3900248 | Label, ECE | 1 | AU, JP & NZ only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
