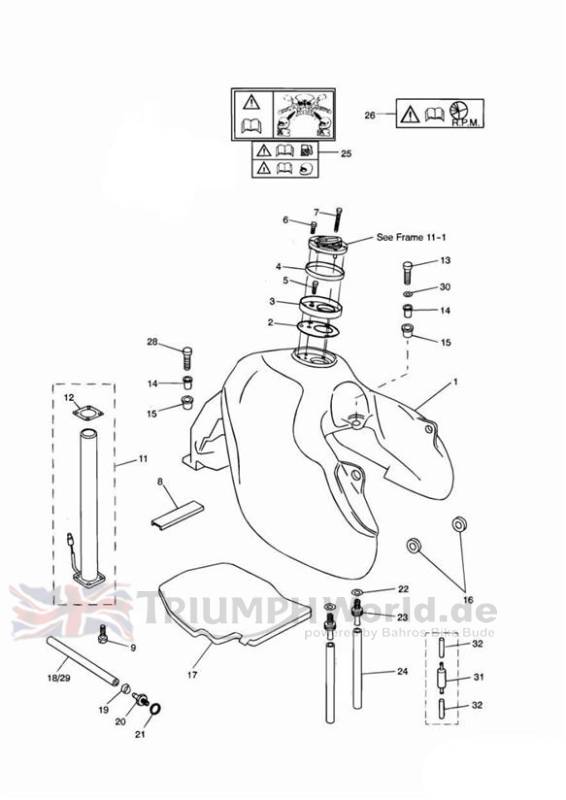

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2402480-PG | Kraftst.tank | 1 | Jet Black; Includes insulation, item 17 |
1 | obs T2402480-HG | Kraftst.tank | 1 | Roulette Green; Includes insulation, item 17 |
1 | obs T2402480-MH | Kraftst.tank | 1 | Aluminium Silver; Includes insulation, item 17 |
1 | obs T2402480-ED | Kraftst.tank | 1 | Lucifer Orange; Includes insulation, item 17 |
2 | T2500468 | Seal, Base, Fuel Filler | 1 | |
3 | T2500469 | Neck, Fuel Filler | 1 | |
4 | T2500464 | Seal, Fuel Filler Cap | 1 | |
5 | T3050342 | Screw, Cap/Hd, M5 x 16, Slv | 1 | |
6 | T3050341 | Screw, Cap/Hd, M5 x 10, Slv | 3 | |
7 | T3050144 | Screw, Cap HD, M5x30, SS | 3 | |
8 | obs T2400122 | Gummi | 1 | |
9 | T3330891 | Bolt, RHHF, M5 x 0.8 x 12, S5041 | 4 | |
11 | T2404078 | Standgebereinheit | 1 | |
12 | T2401225 | Seal, Fuel Level Sender, E25 | 1 | |
13 | T3330876 | Screw, C/Sunk, Skt, M6 x 40, SS | 1 | |
14 | T3010042 | Flanged Sleeve, M6 x 10 x 18 | 2 | |
15 | 2400042-T0301 | Riegel | 2 | |
16 | T2400603 | Bush, Tank Mount | 2 | |
17 | T2402468 | Isolierung | 1 | |
18 | T3620003 | Leitung, kraftstoff- | 1 | |
19 | T3700089 | Schelle, schlauch- | 4 | |
20 | T2400123 | Flachsteckgehaeuse | 4 | M8 |
21 | T3600812 | O-ring | 4 | |
22 | 3550063-T0301 | Gummischeibe | 2 | |
23 | 2400043-T0301 | Flachsteckgehaeuse | 2 | |
24 | T3620221 | Leitung, kraftstoff- | 2 | US, TW & CA |
25 | T3900194 | Label, Fuel Tank | 1 | |
26 | T3900154 | Label, Running In | 1 | |
28 | T3331299 | Screw, Pan/HD, Tx, M6 x 40, Slv | 1 | |
29 | obs T3620011 | Leitung, kraftstoff- | 1 | |
30 | T3550344 | Unterlegscheibe | 1 | Large |
31 | T2400074 | Ventil | 1 | Rollover US, TW & CA |
32 | T4000751 | HOSE, TWIN WALL, NBR/CSM,5.0X8.0 | 2 | US, TW & CA |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
