ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

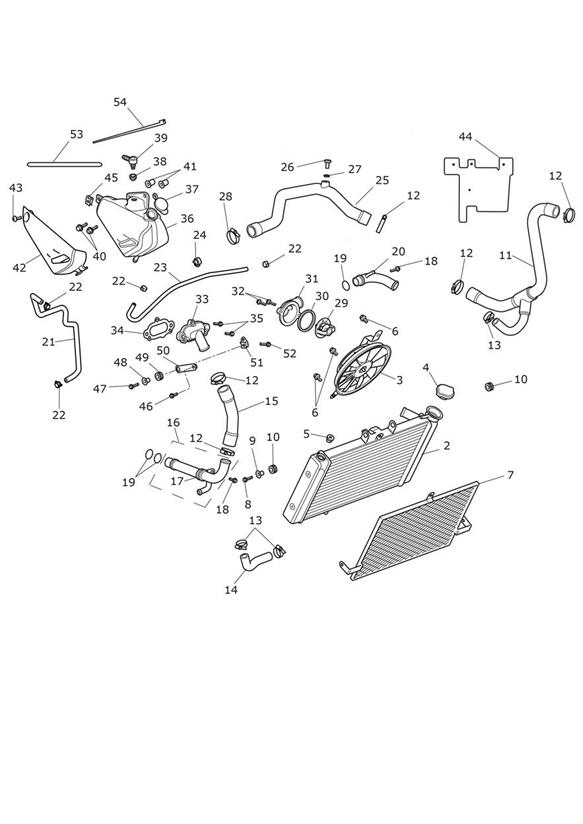

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 2 |  T2100308 | Radiator, Flat | 1 | |
| 3 | T2100309 | Fan, Cooling | 1 | |
| 4 | T2100164 | Cap Assy, Radiator | 1 | |
| 5 | T2100084 | Bleed Screw, Nylon | 1 | |
| 6 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 3 | |
| 7 | T2100324 | Radiator Guard | 1 | |
| 8 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 1 | |
| 9 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 1 | |
| 10 | T3020153 | Grommet,13 x 3 x 10 | 2 | |
| 11 | T2100422 | Hose, Water Inlet, T-Piece | 1 | |
| 12 | T3707580 | Hose Clip, Dia 20-32 | 4 | > 632887 |
| 12 | T3706214 | Clamp, Constant Tension, Dia 29 | 4 | 632888 > |
| 13 | T3707570 | Hose, Clip Dia 12-22 | 3 | > 632887 |
| 13 | T3706211 | Clamp, Constant Tension, Dia 19 | 3 | 632888 > |
| 14 | T2100423 | Hose, Water Inlet, Heat Ex | 1 | |
| 15 | T2100407 | Hose, Water Pump Outlet | 1 | > Eng No 526038 |
| 15 | T2105201 | Hose, Water Pump, Outlet | 1 | Eng No 526039 > |
| 16 | T2107017 | Kit, Water Pump Outlet | 1 | > Eng No 526038 |
| 16 | T2107014 | Pipe, Water, Pump Outlet | 1 | Eng No 526039 > |
| 17 | T3600190 | O-ring | 1 | |
| 18 | T3205064 | Bolt, RHHF, Domed, S/S, M6 x 16, Enc | 2 | |
| 19 | T3600124 | O Ring, ID 21.5 x 3 | 3 | |
| 20 | T2107012 | Pipe, Water Pump Inlet | 1 | > Eng No 528986 |
| 20 | T2107012 | Pipe, Water Pump Inlet | 1 | Eng No 528987 > |
| 21 | T2100408 | Hose, Bypass, Water | 1 | |
| 22 | T3700440 | Clip, Hose,11-12.5mm | 4 | |
| 23 | T2108890 | Hose, Expansion Tank | 1 | |
| 24 | T3700108 | Splint | 1 | |
| 25 | T2100424 | Hose, Water, Head to Rad | 1 | |
| 26 | T3330676 | Screw, Bleed, Plastic, M6 x 16 | 1 | > Eng No 504445 |
| 27 | T3550231 | Rubber Washer, M6 x 12 | 1 | > Eng No 504445 |
| 28 | T3707585 | Clip, Hose, Dia 27-35 | 1 | > 632887 |
| 28 | T3706216 | Clamp, Constant Tension, Dia 32 | 1 | 632888 > |
| 29 | T2100675 | Thermostat | 1 | |
| 30 | T2100201 | Seal, Thermostat | 1 | |
| 31 | T2100206 | COVER, WATER OUTLET | 1 | |
| 32 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
| 33 | T2100224 | Cover, Water Inlet | 1 | |
| 34 | T2100205 | Gasket, Water Inlet | 1 | |
| 35 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
| 36 | T2108888 | Expansion Tank, Coolant | 1 | |
| 37 | T2101015 | Cap, Expansion Tank | 1 | |
| 38 | T3450141 | Grommet, TPE, Quickfit | 1 | |
| 39 | T2100433 | Elbow, Overflow, Quickfit | 1 | |
| 40 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 2 | |
| 41 | T3350060 | Wellnut, M6 x 15 | 2 | |
| 42 | T2108889 | Finisher, Expansion Tank | 1 | |
| 43 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 1 | |
| 44 | T2304368 | Sheet, Air Dam | 1 | |
| 45 | T3351052 | Nut, Captive,4-5.5mm | 1 | |
| 46 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
| 47 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 1 | |
| 48 | T3010144 | Flgd Sleeve, M6 x 9.6 x 10.5 | 1 | |
| 49 | T3020033 | Grommet; 12 x 2 x 9.6 | 1 | |
| 50 | T2100323 | Bracket, Radiator, Lower, Front | 1 | |
| 51 | T2100168 | Bracket, Radiator, Lower, Rear | 1 | |
| 52 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 1 | |
| 53 | T2108895 | Hose, Expansion Tank Overflow | 1 | |
| 54 | T3700015 | Kabelbinder | 1 | |
| 55 | T3700077 | Splint | 1 | |
| 56 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
| 57 | T3707580 | Hose Clip, Dia 20-32 | 1 | > 632887 |
| 57 | T3706215 | Clamp, Constant Tension, Dia 30 | 1 | 632888 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
