Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

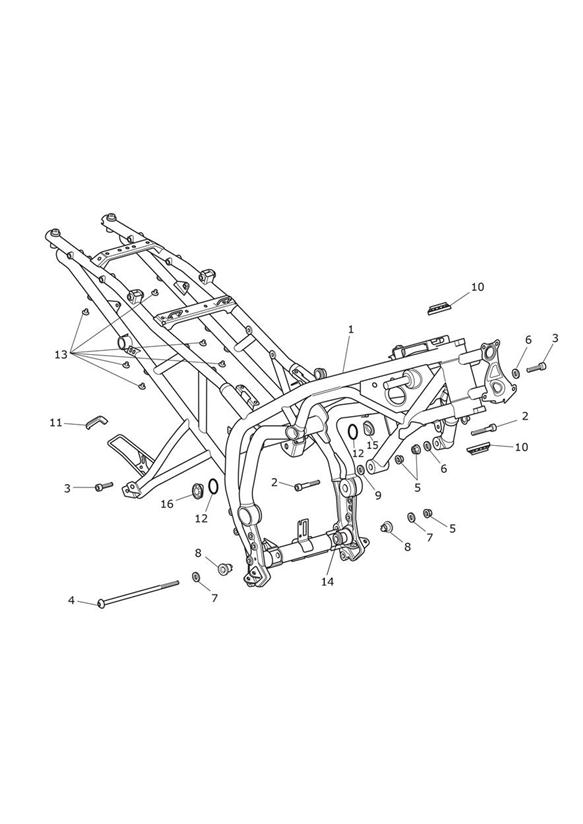

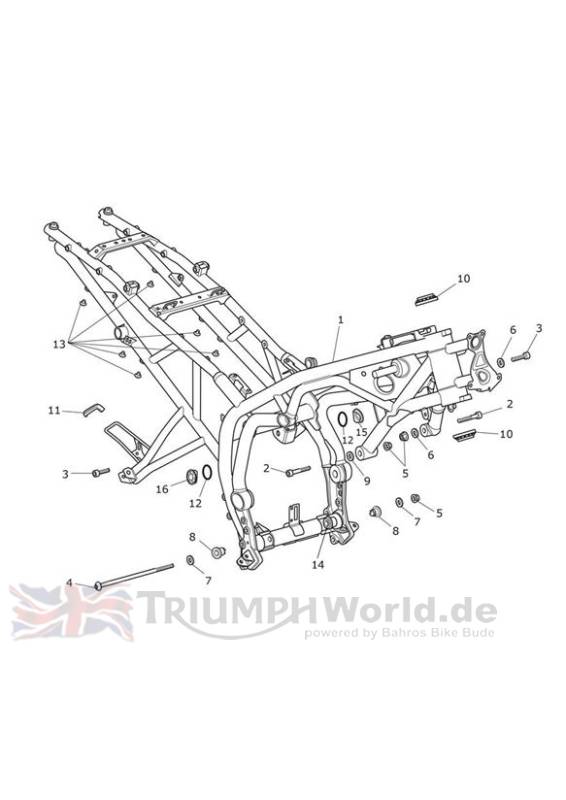

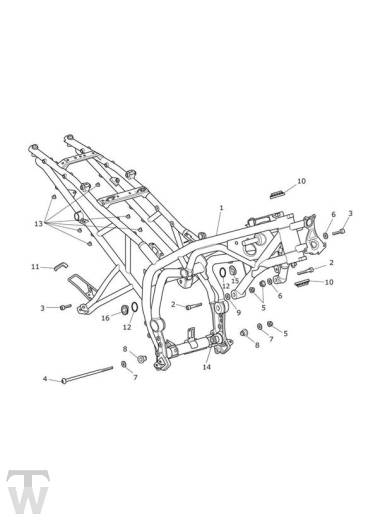

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2074528 | Frame Assembly, World | 1 | All Markets Except US & CA > 507579 |
| 1 | T2074513 | Frame Assembly, Americas | 1 | US > 507579 |
| 1 | T2074532 | Frame Assembly, Canada | 1 | CA > 507579 |
| 1 | T2071256 | Frame Assy, World | 1 | All Markets Except US & CA; 507580 > 507698 |
| 1 | T2071257 | Frame Assy, Americas | 1 | US; 507580 > 507698 |
| 1 | T2071258 | Frame Assy, Canada | 1 | CA; 507580 > 507698 |
| 1 | T2074528 | Frame Assembly, World | 1 | All Markets Except US & CA; 507699 > |
| 1 | T2074513 | Frame Assembly, Americas | 1 | US; 507699 > |
| 1 | T2074532 | Frame Assembly, Canada | 1 | CA; 507699 > |
| 1 | T2074533 | Frame Assembly, World | 1 | All Markets Except US & CA; Special Edition Only |
| 1 | T2074534 | Frame Assembly, Americas | 1 | US; Special Edition Only |
| 1 | T2074535 | Frame Assembly, Canada | 1 | CA; Special Edition Only |
| 2 | T3050153 | Screw, Cap/Hd, M10 x 60 | 2 | > 605241 |
| 2 | obs T3202098 | Bolt, TX, M10 x 60, Slv | 2 | 605242 > |
| 3 | T3203206 | Screw, Cap/Hd, M10 x 1.25 x 35, Slv | 2 | > 605241 |
| 3 | obs T3202099 | Bolt, TX, M10 x 35, Slv | 2 | 605242 > |
| 4 | T3332546 | Bolt, Cap/Hd, M10 x L238 | 1 | > 520718 |
| 4 | T3332548 | Bolt, Skt Hd, M10,270LG | 1 | 520719 > 605241 |
| 4 | T3202110 | Bolt, TX, M10 x 270 | 1 | 605242 > |
| 5 | T3350005 | Sich.mutter | 3 | > 529987 |
| 5 | T3350250 | Locknut, Flanged, M10 | 3 | 529988 > |
| 6 | T2077810 | Spacer, Engine Mount | 2 | |
| 7 | T3555029 | Washer,10.5 x 23 x 2 | 2 | |
| 8 | T2078991 | Frame Adjuster, M18 | 2 | |
| 9 | T3555009 | Washer,10.5 x 21 x 1.22 | 1 | |
| 10 | T3800091 | Lager | 2 | |
| 11 | T2304321 | Protector, Heelguard | 1 | |
| 12 | T3600267 | O-RING,26.65IDX2.62DIA | 2 | 651288 > |
| 13 | T3451260 | Firtree,5 x 11mm, Blk | 6 | |
| 14 | T1165101 | Shim Washer,0.5 | - | Order as Required |
| 14 | T1165102 | Shim Washer,1.0 | - | Order as Required |
| 14 | T1165103 | Shim Washer,1.5 | - | Order as Required |
| 14 | T1165104 | Shim Washer,2.0 | - | Order as Required |
| 14 | T1165105 | Shim Washer,2.5 | - | Order as Required |
| 14 | T1165106 | Shim Washer,3.0 | - | Order as Required |
| 14 | T1165107 | Shim Washer,3.5 | - | Order as Required |
| 15 | T2078917 | Kit, Frame Cross Beam Bung | 1 | > 651287 |
| 15 | T2078915 | Bung, Frame Cross Beam, LH | 1 | 651288 > |
| 16 | T2078917 | Kit, Frame Cross Beam Bung | 1 | > 651287 |
| 16 | T2078916 | Bung, Frame Cross Beam, RH | 1 | 651288 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
