ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

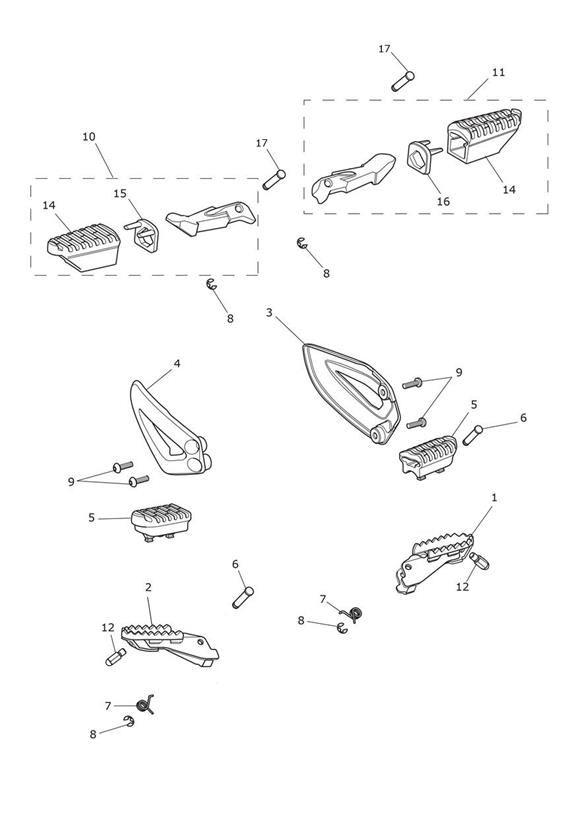

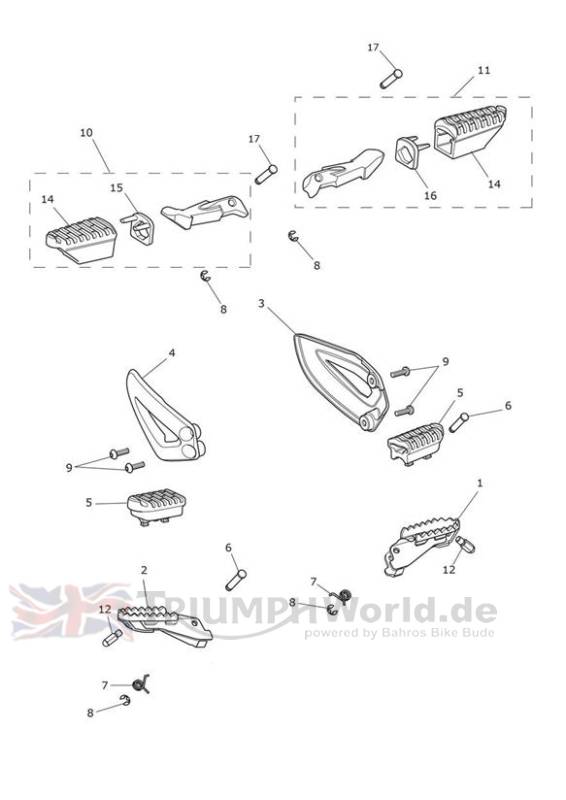

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1/2 | T2085203 | Kit, Footpeg Assy | 1 | > 631969 |
1 | T2085146 | Footpeg, LH, Front | 1 | 631970 > |
2 | T2085145 | Footpeg, RH, Front | 1 | 631970 > |
3 | T2085120 | Heelguard, LHS | 1 | |
4 | T2085125 | Heelguard, RHS | 1 | |
5 | T2085111 | Footrest Rubber | 2 | |
6 | T2080547 | Lagerstift | 2 | |
7 | T2081031 | Return Spring, Footrest | 2 | |
8 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 4 | |
9 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 4 | |
10 | T2084401 | Rear Footrest Assy, RH | 1 | |
11 | T2084402 | Rear Footrest Assy, LH | 1 | |
12 | T2085201 | Peg, Bank Angle | 2 | 631970 > |
14 | T2084405 | Footrest Rubber | 2 | |
15 | T2084407 | Rear Footrest Detent Plate, RH | 1 | |
16 | T2084408 | Rear Footrest Detent Plate, LH | 1 | |
17 | T2080954 | Pivot Pin, Rear Footrest | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
