ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

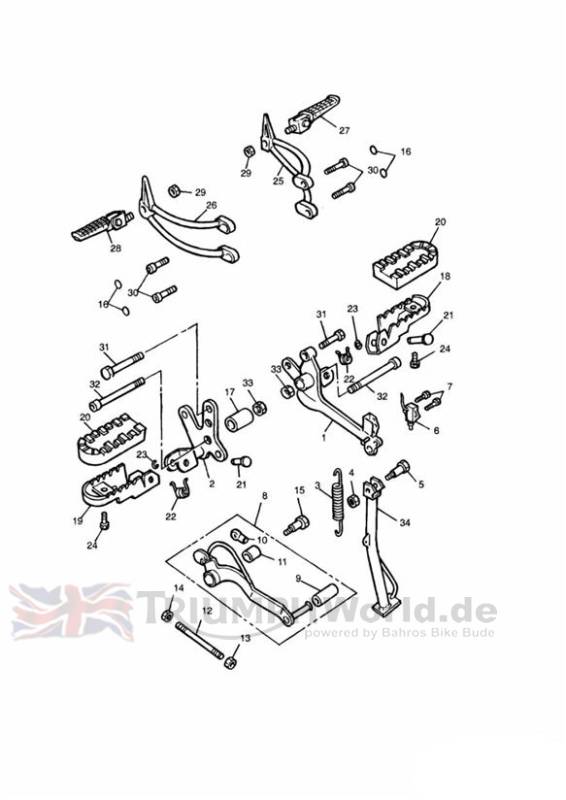

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs 2080139-T0301 | Halterung links | 1 | |
2 | obs 2080127-T0301 | Halterung rechts | 1 | |
3 | T2080808 | Feder | 1 | |
4 | T3350134 | Locknut, M10 x 1.25 | 1 | |
5 | 3330519-T0301 | Abgesetz. schr. | 1 | M10 |
6 | 2080019-T0301 | Schalter | 1 | |
7 | obs 3050029-T0301 | Hutschraube | 2 | M5 |
8 | obs T2080160 | Pedalbausatz | 1 | |
9 | 2080043-T0301 | Gummi | 1 | |
10 | obs T2085022 | Boot, Ball Joint | 1 | |
11 | T3750020 | Bush, PAP,1215 P14 | 1 | |
12 | obs 2080051-T0301 | Stange | 1 | |
13 | T3350304 | Nut, LH, M6, Slv | 1 | M6 LH thread |
14 | T3350300 | Nut, M6 x 1.0, Slv | 1 | M6 RH thread |
15 | T3331614 | Bolt, Shld, M8, Slv Enc | 1 | M8 |
16 | T3450195 | Plug, M8, Black | 4 | M8 |
17 | obs 2070636-T0301 | Distanzstück | 1 | |
18 | obs 2080210-T0301 | Fußstütze | 1 | LH front |
19 | obs 2080215-T0301 | Fußstütze | 1 | RH front |
20 | obs 2080220-T0301 | Gummi | 2 | |
21 | T2080721 | Pivot Pin, Footrest | 2 | |
22 | T2080819 | Return Spring, Footrest | 2 | |
23 | T3500210 | Circlip, Ext,8 x 1 | 2 | |
24 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | |
25 | obs 2080134-T0301 | Fußrastenhalter hinten links | 1 | |
26 | obs 2080133-T0301 | Fußrastenhalter hinten rechts | 1 | |
27 | 2080056-T0301 | Fußrastenanlage hinten | 1 | LH |
28 | 2080057-T0301 | Fußrastenanlage hinten | 1 | RH |
29 | T3350250 | Locknut, Flanged, M10 | 2 | M10 |
30 | obs 3050018-T0301 | Hutschraube | 4 | M8 |
31 | 3200030-T0301 | Schraubbolzen | 2 | M8 x 35mm |
32 | T3151013 | Bolt, HHF, M12 x 1.25 x 150,10.9, Slv | 2 | M12 x 148mm |
33 | T3350234 | Locknut, Flgd, M12 x 1.25 | 2 | M12 |
34 | obs 2080020-T0301 | Seitenständer | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
