ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

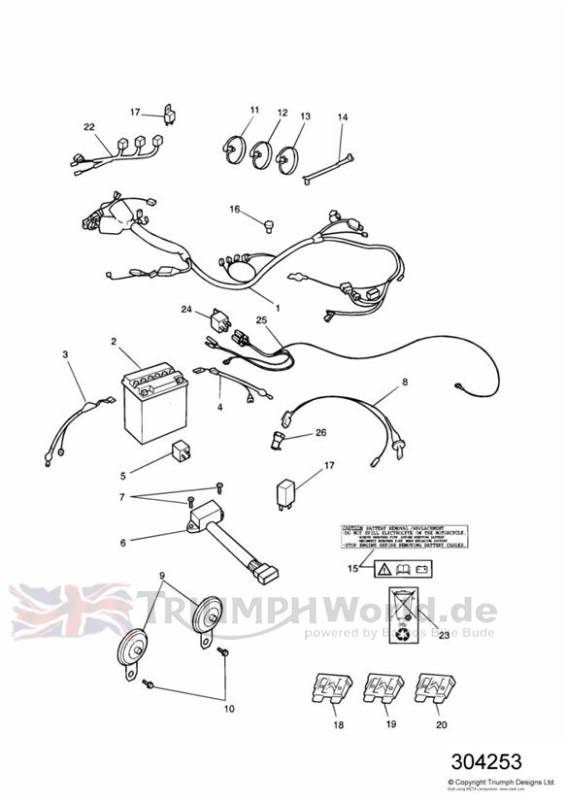

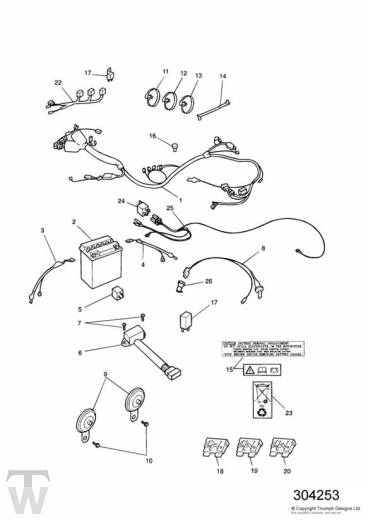

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2500049 | Hauptkabelstr. | 1 | |
| 1 | obs T2500081 | Hauptkabelstr. | 1 | » 36587 US CAL |
| 1 | obs T2500089 | Hauptkabelstr. | 1 | 36588 » US CAL |
| 2 |  2500008-T0301 | Batterie | 1 | Supplied Without Acid |
| 3 | T2500177 | Kabel, minus- | 1 | |
| 4 | T2500176 | Kabel, plus- | 1 | |
| 5 | 2500025-T0301 | Relais | 1 | Indicator |
| 6 | obs 2500818-T0301 | Sicherung | 1 | |
| 6 | obs 2500816-T0301 | Sicherung | 1 | FR, » 9477 |
| 6 | obs T2500819 | Sicherung | 1 | FR,9478 » |
| 7 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 2 | » 20144 M6 x 16mm |
| 7 | T3450255 | Widerh.-stopfen | 2 | 20145 » |
| 8 | T2500172 | Kit Kabel und Schalter | 1 | » ENG NO 46136 Neutral/oil switch |
| 8 | T2500164 | Kit Kabel und Schalter | 1 | ENG NO 46137 » » ENG NO 46635 Neutral/oil switch |
| 8 | T2500166 | Kit Kabel und Schalter | 1 | ENG NO 46636 » Neutral/oil switch |
| 9 | obs 2500120-T0301 | Signalhorn | 1 | Supplied in pairs |
| 10 | T3201228 | Bolt, HHF, M8 x 14, Slv | 2 | |
| 11 | T3700016 | Kabelbinder | 4 | |
| 12 | obs 3700009-T0301 | Splint | 2 | Rear mudguard |
| 13 | obs 3700010-T0301 | Schelle, kabel- | 2 | Rear mudguard |
| 14 | obs 3700011-T0301 | Splint | 4 | |
| 15 | T3900021 | Schild | 1 | » 16921 Battery UK, NZ, AU, ZA, GR, CY, HK, MY, SE |
| 15 | T3900021 | Schild | 1 | » 16921 Battery CH, DE |
| 15 | T3900021 | Schild | 1 | » 16921 Battery FR |
| 15 | T3900021 | Schild | 1 | » 16921 Battery IT |
| 15 | T3900021 | Schild | 1 | » 16921 Battery AR, ES |
| 15 | T3900021 | Schild | 1 | » 16921 Battery JP |
| 15 | T3900021 | Schild | 1 | » 16921 Battery BR, PT |
| 15 | T3900021 | Schild | 1 | Battery CA ONLY » 16921, All markets 16922 » |
| 16 | obs 3210035-T0301 | DScrew, torx | 1 | M6 x 20mm Harness earth |
| 17 | T2500155 | Relay,12V/30A | 3 | » 45136 12v,30amp |
| 17 | T2500155 | Relay,12V/30A | 2 | 45137 » 12v,30amp |
| 18 | 2500810-T0301 | 10a sicherung | 5 | |
| 19 | 2500807-T0301 | 15a sicherung | 1 | |
| 20 | T2500805 | FUSE,30A | 2 | |
| 22 | obs 2500130-T0301 | Kabelstrang | 1 | |
| 22 | obs 2500140-T0301 | Kabelstrang | 1 | CH, DE, FR, ES, PT, IT, NL, GR, AR, BR, SE |
| 23 | T3950015 | LABEL, BATTERY DISPOSAL | 1 | Battery disposal |
| 24 | T2501705 | Relay, Changeover | 1 | Changeover AU, US, CA, MY, CY, PT - All VIN`s JP,42767 » |
| 25 | obs T2500167 | Kabelstrang | 1 | AU, US, CA, MY, CY, PT - All VIN`s JP,42767 » |
| 26 | T2500159 | Tülle | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
