ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

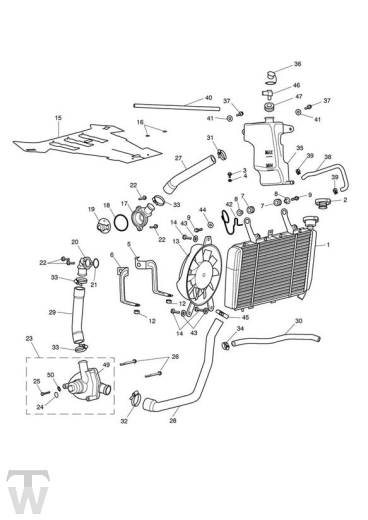

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2108500 | Radiator, Water | 1 | > Eng No 267609 |
1 | T2101705 | Radiator | 1 | Eng No 267610 > |
2 | T2108005 | Verschlußdeckel, kühler- | 1 | |
3 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
4 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 | |
5 | obs T2108510 | Bracket, Radiator, Lh | 1 | > Eng No 267609 |
5 | T2101710 | Bracket, Radiator, LH | 1 | Eng No 267610 > |
6 | obs T2108520 | Bracket, Radiator, Rh | 1 | > Eng No 267609 |
6 | T2101709 | Bracket, Radiator, RH | 1 | Eng No 267610 > |
7 | T3021200 | Grommet, Dia 14x4, Panel | 2 | |
8 | T3010710 | Flanged Sleeve,6.4 x 9.6 x 13.4 | 2 | |
9 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 2 | |
12 | T3350012 | Sich.mutter | 2 | > Eng No 267609 |
13 | T2101241 | Lüfter | 1 | |
14 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 3 | |
15 | T2100767 | Sheet, Air Deflector | 1 | |
16 | T3550253 | Washer, Dia 5 mm, Retaining | 2 | |
17 | T2100145 | Elbow, Water, Cyl Hd, Raw | 1 | |
18 | T2100713 | O-ring | 1 | |
19 | T2100715 | Thermostat | 1 | |
20 | T2107009 | Kit, Water Elbow, Cast | 1 | > 571588 |
20 | T2107004 | Elbow, Water, Cast | 1 | 571589 > |
21 | T3600190 | O-ring | 1 | |
22 | obs T3331101 | Schraubbolzen | 4 | > Eng No 467205 (F4) |
22 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 4 | Eng No 467206 > (F4) |
23 | T2100680 | Pumpe, kuehlwasser- | 1 | |
24 | 3600160-T0301 | O-ring | 1 | |
25 | T3330804 | Bolzen, flansch- | 2 | |
26 | T3205075 | Bolt, HHF, Lghtd, M6 x 65, Slv | 2 | |
27 | T2106107 | Hose, Head to Rad | 1 | |
28 | T2105108 | Hose, Coolant, Rad to Pump | 1 | |
29 | T2107009 | Kit, Water Elbow, Cast | 1 | > 571588 |
29 | T2107006 | Hose, Coolant, Pump to Block | 1 | 571589 > |
30 | T2107020 | Coolant Hose, Formed, Bypass | 1 | |
31 | T3707580 | Hose Clip, Dia 20-32 | 1 | |
32 | T3707590 | Hose Clip,30-38 | 1 | |
33 | T3707585 | Clip, Hose, Dia 27-35 | 3 | |
34 | T3700171 | Hose Clip, Dia 14.0 | 2 | |
35 | T2108800 | Kit, Expansion Tank | 1 | > 375362 |
35 | T2108630 | Expansion Tank, Coolant | 1 | 375363 > |
36 | T2101015 | Cap, Expansion Tank | 1 | |
37 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 | |
38 | T2100741 | Pipe, Coolant, Formed | 1 | |
39 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
40 | T2100743 | Pipe, Coolant, Od 10 | 1 | |
41 | T3555026 | Washer,6.4 x 18 x 1.6 | 2 | |
42 | T3700044 | Führung | 1 | |
43 | T3555004 | Washer,6.4 x 14 x 1.6 | 3 | |
44 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 1 | |
45 | T3707575 | Hose Clip,16-25mm | 1 | |
46 | T2100433 | Elbow, Overflow, Quickfit | 1 | 375363 > |
47 | T3450035 | Grommet, Dia 8, Dia 12.5,3 | 1 | 375363 > |
48 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
49 | T3600230 | Packung, wasserpumpen- | 1 | |
50 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
