Kühlung 4Zylinder - Trophy bis Fin29155

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

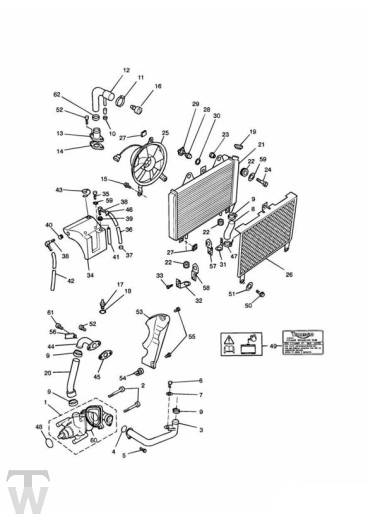

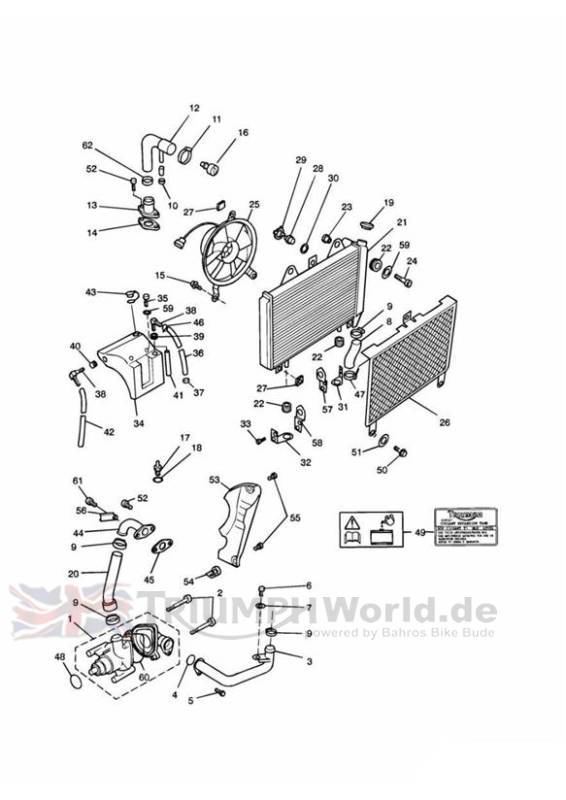

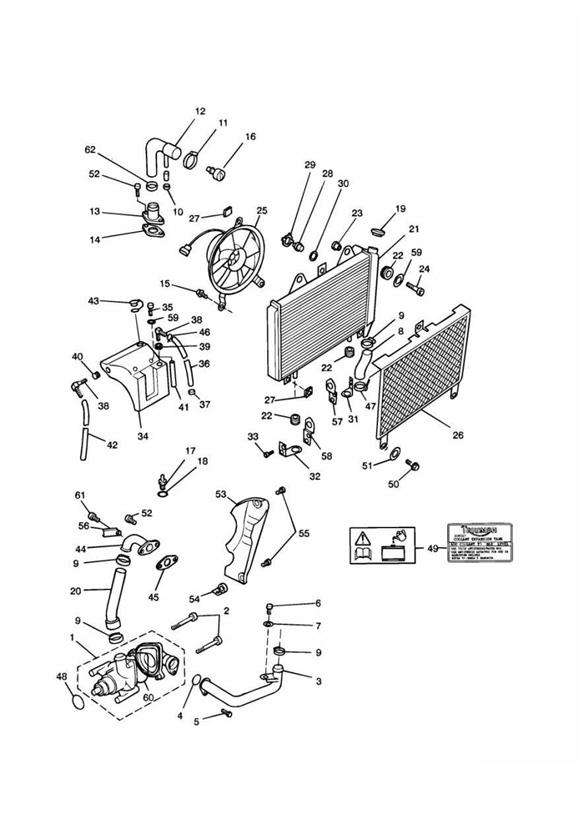

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	2100006-T0301	Pumpe, kuehlwasser-	1	>> 4901 Silver
1	obs 2100013-T0301	Pumpe, kuehlwasser-	1	4902 >> Grey
2	obs 3200027-T0301	Schraubbolzen	2	>> 4901 M6 x 65mm Silver
2	T3205075	Bolt, HHF, Lghtd, M6 x 65, Slv	2	4902 >
3	obs 2100115-T0301	Leitung, wasserfuell-	1	>> 4901 Black
3	obs 2100048-T0301	Leitung, wasserfuell-	1	4902 >> Grey
4	T3600036	O ring	1
5	T3203222	Bolt, HHF, M6 x 12, Slv	1
6	T3205653	Bolt, HHF, Lghtd, M8 x 30, Slv	1
7	obs 3550030-T0301	Scheibe	1	M8
8	obs T2100057	Schlauchleitung	1
9	T2102242	Schl.schelle	4
10	obs T2102280	Schl.schelle	1
11	obs T2102231	Schl.schelle	1
12	obs 2100010-T0301	Schlauchleitung	1
13	obs 2100114-T0301	Verbindung	1
14	T2100054	Gasket, Cyl Head Outlet	1
15	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	3
16	2102130-T0301	Thermostat	1
17	2102150-T0301	Sensor, temperatur	1
18	obs 3550020-T0301	Dichtscheibe	1
19	T2100074	Cap Assy	1
19	T2100074	Cap Assy	1	>> 16921 FR
19	T2100074	Cap Assy	1	16922 >> FR US
20	T2100008	Hose, Water Pump Outlet	1
21	obs 2101100-T0301	Kühler	1	All countries >> 2435 then UK, DE & NL >> 4901
21	2101120-T0301	Kühler	1	All countries except UK, DE & NL,2436 >
21	2101120-T0301	Kühler	1	4902 >> All Markets
22	T3020300	Grommet, Dia 19.5 x 4 Panel	4
23	obs 3010230-T0301	Scheibe mit H?lse	2	All countries >> 2435 then UK, DE & NL >> 4901
23	obs T3010262	Scheibe mit H?lse	2	All countries except UK, DE & NL,2436 >
23	obs T3010262	Scheibe mit H?lse	2	4902 >> All Markets
24	3050034-T0301	Hutschraube	2	M8 x 25mm
25	obs 2101201-T0301	Lüfter	1	>> 5835
25	2101202-T0301	Lüfter	1	5836 >
26	obs T2100129	Grill	1	All countries >> 2435 then UK, DE & NL >> 4901
26	obs 2100029-T0301	Grill	1	All countries except UK, DE & NL,2436 >
26	obs 2100029-T0301	Grill	1	4902 >> All Markets
27	T3350111	Nut, Captive, M6	5
28	obs 2101270-T0301	Schalter	1	Radiator fan
29	2101274-T0301	Riegel	1
30	obs 2101272-T0301	Dichtung	1
31	2101410-T0301	Halterung	1	Lower LH
32	obs T2101411	Radiator Mounting Bracket, RH	1	Lower RH
33	T3203222	Bolt, HHF, M6 x 12, Slv	4
34	obs 2100117-T0301	Ausdehn.behält.	1	>> 20144
34	obs T2100400	Ausdehn.behält.	1	20145 >
35	T3331111	Screw, Pan/Hd, Tx, M6 x 55, Slv	2	>> 20144
35	T3300062	Niet	2	20145 >
36	T3620305	Rohrleitung	1
37	obs 3700075-T0301	Schl.schelle	1
38	T2100405	Elbow, ID 8.0 Tube	2
39	obs 3450075-T0301	Gummilager	1
40	T3450035	Grommet, Dia 8, Dia 12.5,3	1
41	T3620320	Pipe, Expansion Tank, Internal	1	Internal Expansion tank
42	T3620305	Rohrleitung	1
43	T2100997	Cap, Expansion Tank	1	Expansion tank
44	obs 2102138-T0301	Einla?	1	>> 4901
44	obs 2102139-T0301	Winkelanschluß	1	4902 >
45	T2102143	Dichtung	1
46	T3700440	Clip, Hose,11-12.5mm	1
47	T3700015	Kabelbinder	1
48	3600160-T0301	O-ring	1
49	T3900016	Schild	1	>> 16921 Coolant tank UK, NZ, AU, ZA, GR, CY, HK, MY, SE
49	T3900016	Schild	1	>> 16921 Coolant tank CH, DE
49	T3900016	Schild	1	>> 16921 Coolant tank NL
49	T3900016	Schild	1	>> 16921 Coolant tank FR
49	T3900016	Schild	1	>> 16921 Coolant tank IT
49	T3900016	Schild	1	>> 16921 Coolant tank AR, ES
49	T3900016	Schild	1	>> 16921 Coolant tank JP
49	T3900016	Schild	1	>> 16921 Coolant tank BR, PT
49	T3900016	Schild	1	Coolant tank CA ONLY >> 16921, All markets 16922 >
50	3330504-T0301	Schraube	5	All countries except UK, DE & NL,2436 >
50	3330504-T0301	Schraube	5	4902 >> All Markets
50	T3331042	Screw, Pan/Hd, Tx, M6 x 12, Enc	3	All countries >> 2435 then UK, DE & NL >> 4901
51	obs 3550060-T0301	Unterlegscheibe	3	All countries except UK, DE & NL,2436 >
51	obs 3550060-T0301	Unterlegscheibe	3	4902 >> All Markets
52	T3330334	Screw, Tx, Pan/Hd, M6 x 16, Slv	3
53	obs 2100051-T0301	Deckel	1	4902 >
54	2100046-T0301	Halterung, feder	1	4902 >
55	T3203222	Bolt, HHF, M6 x 12, Slv	2	4902 >
56	T2100049	Halterung, feder	1
57	obs T2101412	Halterung	1	LH
58	obs T2101413	Halterung, feder	1	RH
59	obs T3550135	Unterlegscheibe	2
60	T3600230	Packung, wasserpumpen-	1
61	T3331234	Screw, Torx, P/H, M6 x 20, Slv	1
62	T2012144	Stud, Sprocket Carrier	1
63	T4007771	Coolant, OAT, Premix, D2053	-	Not Illustrated

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
