ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

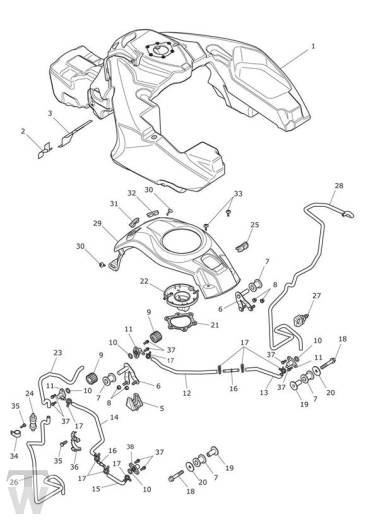

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2401117 | Fuel Tank Assy | 1 | US & CA Only; Includes heat pads, items 2 & 3 |
1 | T2401119 | Fuel Tank Assy | 1 | All Mkts Except US & CA; Includes heat pads, items 2 & 3 |
2 | T2400998 | Heat Pad, Fuel Tank, RH | 1 | |
3 | T2401087 | Heat Pad, Fuel Tank, LH | 1 | |
5 | T2400662 | Rubber, Tank Support | 1 | |
6 | T2401904 | Bracket, Middle Mount, Fuel Tank | 2 | |
7 | T3020038 | Grommet, Dia 18 x 22 | 4 | |
8 | T3350003 | Sich.mutter | 4 | |
9 | T2400603 | Bush, Tank Mount | 2 | |
10 | T3600052 | O-ring | 4 | |
11 | T2400933 | Connector,90 degree, Fuel Tank | 4 | > 589829 |
11 | T2400933 | Connector,90 degree, Fuel Tank | 3 | 589830 > |
12 | T2401208 | Link Pipe, Fuel Tank, LH, Rear | 1 | |
13 | T2401207 | Link Pipe, Fuel Tank, LH, Front | 1 | |
14 | T2401209 | Link Pipe, Fuel Tank, RH, Rear | 1 | |
15 | T2400934 | Link Pipe, Fuel Tank, RH, Front | 1 | > 589829 |
15 | T2401206 | Link Pipe, Fuel Tank, RH, Front | 1 | 589830 > |
16 | T2400965 | Pipe, Fuel Transfer | 2 | |
17 | T3703073 | Hose Clip, Covered End, Dia 12 | 8 | |
18 | T3202307 | Bolt, HHF, M8 x 50, Slv | 2 | |
19 | T3010083 | Flanged Sleeve, M8 x 12.8 x 29.25 | 2 | |
20 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
21 | T2400416 | Seal, Fuel Filler Neck | 1 | |
22 | T2400634 | Filler Neck, Moulding | 1 | |
23 | T2400411 | Hose, Formed, Tank Vent, Upper | 1 | |
24 | T2405042 | Roll Over Valve | 1 | |
25 | T2400977 | Bung, Tank Cover, Front | 1 | |
26 | T2400683 | Hose, Formed, Tank Vent, Lower | 1 | |
27 | T3700101 | Schelle, kabel- | 1 | |
28 | T2400631 | Hose, Fuel Tank, Drain | 1 | |
29 | obs T2400671 | Cover Panel, Fuel Tank Assy | 1 | |
30 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 2 | |
31 | T2400978 | Bung, Tank Cover, Rear, RH | 1 | |
32 | T2400979 | Bung, Tank Cover, Rear, LH | 1 | |
33 | T3338989 | Screw, But/Hd, M5 x 20, S/S | 2 | |
34 | T3700096 | D'p' clip | 1 | |
35 | T3701098 | Firtree, Dia 5 x 18 | 2 | |
36 | T2501935 | Moulding, Multi-Hose, Bracket | 1 | |
37 | T3330891 | Bolt, RHHF, M5 x 0.8 x 12, S5041 | 8 | |
38 | T2400768 | Connector,60 degree, Fuel Tank | 1 | 589830 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
