Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

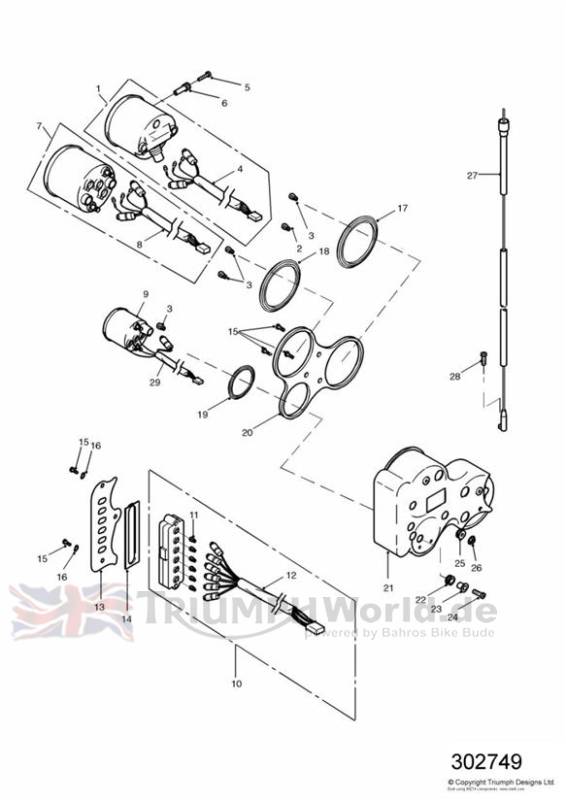

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2504000 | Tachom. m/h | 1 | |
| 1 | obs T2504005 | Tachom. km/h | 1 | |
| 2 |  2500085-T0301 | Glühlampe | 1 | 12V,1.7W,6.5mm Dia Speedometer gauge |
| 3 | 2500095-T0301 | Glühlampe | 4 | 12V,1.7W,10mm Dia Speedo, Tacho & Temp gauges |
| 4 | T2504001 | Grundplatte Tankrucksack | 1 | Speedometer |
| 5 | T2505018 | Schraube | 1 | |
| 6 | T2504002 | Knopf | 1 | |
| 7 | obs T2504100 | Drehzahlmesser | 1 | |
| 8 | obs T2504101 | Kab.st. f.schr. | 1 | |
| 9 | obs T2504200 | Messer, temperatur- | 1 | |
| 10 | T2504300 | Warnleuchte | 1 | |
| 11 | T2500090 | Glühlampe | 6 | 12V,3.0W,6.5mm Dia Warning light |
| 12 | T2504300 | Warnleuchte | 1 | Warning light |
| 13 | obs T2500490 | Deckel | 1 | >> 89736 |
| 13 | obs T2500490 | Deckel | 1 | 89737 > |
| 14 | T2505016 | Dichtung | 1 | |
| 15 | obs T3330262 | Schraube | 5 | M4 x 16mm |
| 16 | obs T3550187 | Scheibe | 2 | M4 |
| 17 | obs T2500472 | Dichtung | 1 | Speedometer |
| 18 | T2500473 | Dichtung | 1 | Tachometer |
| 19 | T2500474 | Dichtung | 1 | Temperature gauge |
| 20 | obs T2500471 | Abdeckung, instrumenten | 1 | |
| 21 | obs T2500315 | Instrumentengeh?use | 1 | |
| 22 | obs T3020015 | Gummilager | 3 | |
| 23 | obs T3010007 | Buchse | 3 | M5 |
| 24 | T3338989 | Screw, But/Hd, M5 x 20, S/S | 3 | |
| 25 | T2505015 | Gummilager | 6 | |
| 26 | T2700493 | Nut & Washer Assy, M5, Slv | 6 | |
| 27 | T2040457 | TACHOMETERWELLE,45 GRAD | 1 | |
| 28 | T3331017 | Screw. Phil CSK. M5 x 20, Slv | 1 | M5 x 17mm |
| 29 | obs T2504201 | Kabelstrang | 1 | Temperature gauge |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
