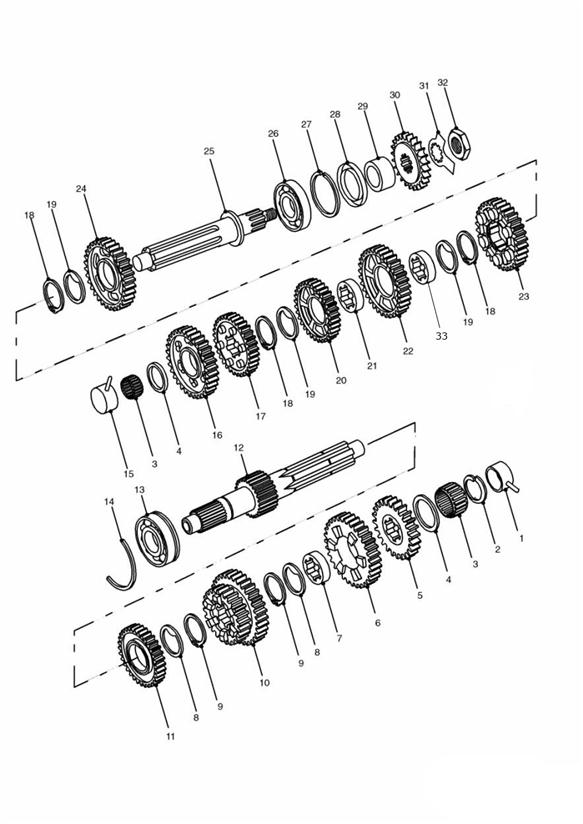

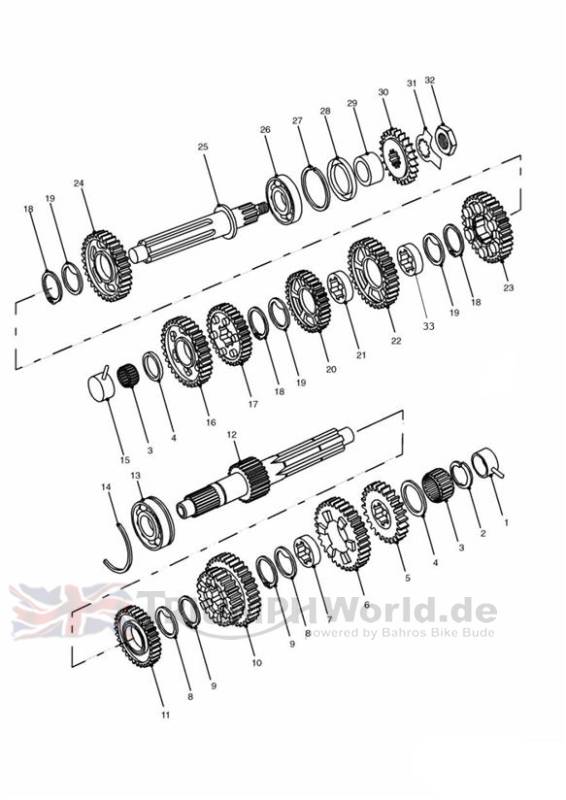

Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1180156 | LAGERBUCHSE | 1 | |
2 | T3500201 | Circlip, EXT,23.5 x 1.2 | 1 | |
3 | T3800006 | Bearing, Needle, K25x32x16 | 2 | |
4 | T3555005 | Washer,25.5 x 38 x 1.5 | 2 | |
5 | obs T1180620 | ZAHNRAD, ANTRIEB,2. GANG | 1 | 2nd |
6 | obs T1180660 | ZAHNRAD, ANTRIEB,6. GANG | 1 | 6th |
7 | obs T1180665 | BUCHSE, KEILVERZAHNT,6. ANTR. | 1 | Splinded |
8 | obs 1180280-T0301 | ANLAUFSCHEIBE | 2 | |
9 | T3500003 | Circlip,32mm Shaft | 2 | |
10 | obs T1180630 | ZAHNRAD, ANTRIEB,3. & 4. GANG | 1 | 3rd/4th |
11 | obs T1180650 | ZAHNRAD, ANTRIEB,5. GANG | 1 | 5th |
12 | obs T1180610 | GETRIEBEEINGANGSWELLE & 1.GANG | 1 | 1st |
13 | 3800002-T0301 | Kugellager | 1 | |
14 | T3800196 | Retaining Ring, Bearing | 1 | |
15 | obs 1180130-T0301 | LAGERBUCHSE | 1 | Output |
16 | obs T1180710 | ZAHNRAD, ABTRIEB,1. GANG | 1 | 1st |
17 | obs T1180750 | ZAHNRAD, ABTRIEB,5. GANG | 1 | 5th |
18 | T3500202 | Circlip | 3 | |
19 | 1180290-T0301 | ANLAUFSCHEIBE | 3 | |
20 | obs T1180730 | ZAHNRAD, ABTRIEB,3. GANG | 1 | 3rd |
21 | obs T1180735 | Splined Bush, Output, Third | 1 | > 61974 |
21 | T1180770 | BUCHSE, KEILVERZAHNT, ABTRIEB | 1 | 61975 > 62280 |
21 | obs T1180735 | Splined Bush, Output, Third | 1 | 62281 > 63627 |
21 | T1180770 | BUCHSE, KEILVERZAHNT, ABTRIEB | 1 | 63628 > |
22 | T1180810 | ZAHNRAEDER, ABTR.,4. & 6.GANG | 1 | >> ENG NO 57945 Output 4th & 6th |
22 | T1180714 | ZAHNRAD, ABTRIEB,4. GANG | 1 | ENG NO 57946 >> 4th |
23 | T1180810 | ZAHNRAEDER, ABTR.,4. & 6.GANG | 1 | >> ENG NO 57945 Output 4th & 6th |
23 | T1180780 | ZAHNRAD, ABTRIEB,6. GANG | 1 | ENG NO 57946 >> 6th |
24 | obs T1180720 | ZAHNRAD, ABTRIEB,2. GANG | 1 | 2nd |
25 | obs T1180705 | GETRIEBEAUSGANGSWELLE | 1 | |
26 | T3800132 | Bearing,30 x 62 x 16, DGB | 1 | |
27 | T3800300 | Snap Ring, Ext,62 x 1.7 | 1 | |
28 | T3600112 | Öldichtung | 1 | |
29 | obs 1180160-T0301 | DISTANZHUELSE | 1 | |
30 | T1180177 | RITZEL,18 ZAEHNE | 1 | |
30 | T1180176 | RITZEL,19 ZAEHNE | 1 | 55072 >> DE |
31 | T1180181 | SICHERUNGSSCHEIBE, RITZEL | 1 | |
32 | T1180175 | MUTTER, RITZEL | 1 | |
33 | T1180770 | BUCHSE, KEILVERZAHNT, ABTRIEB | 1 | > 61974 & 62281 > 63627 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
