Seitenverkleidung - Tiger Explorer XC

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

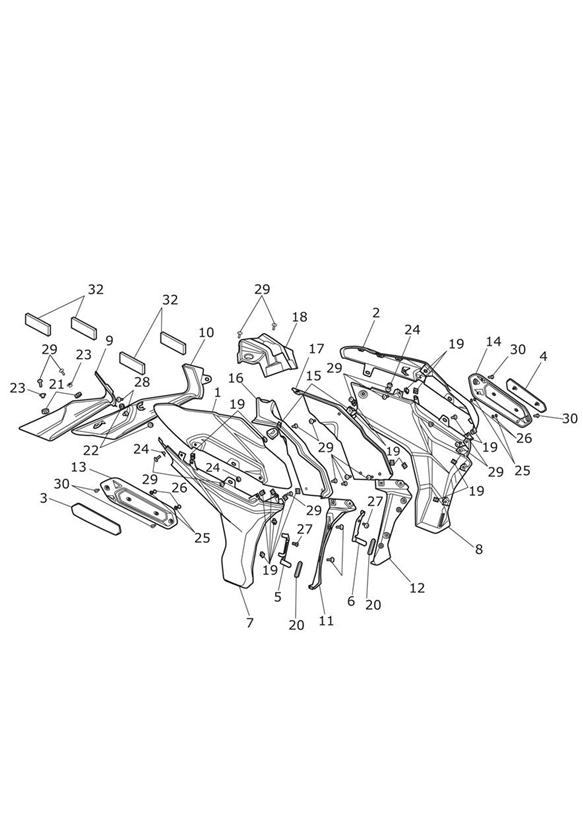

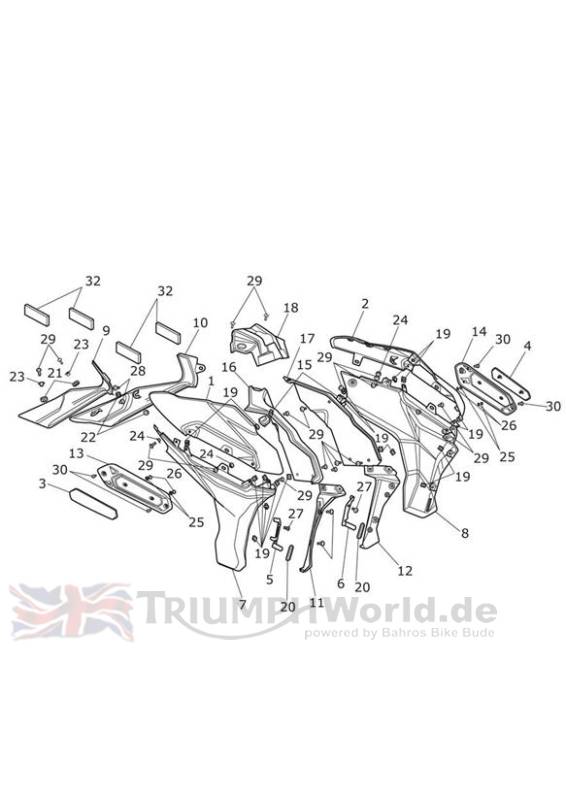

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2303448-HS	Panel, Tank, RH	1	Matt Khaki
1	T2303448-LS	Panel, Tank, RH	1	Matt Graphite; 603096 > 627681
1	T2303448-LC	Panel, Tank, RH	1	Graphite; 603096 >
1	T2303448-NW	Panel, Tank, RH	1	Crystal White; 627682 >
2	T2303449-HS	Panel, Tank, LH	1	Matt Khaki
2	T2303449-LS	Panel, Tank, LH	1	Matt Graphite; 603096 > 627681
2	T2303449-LC	Panel, Tank, LH	1	Graphite; 603096 >
2	T2303449-NW	Panel, Tank, LH	1	Crystal White; 627682 >
3	T2309932	Badge, RHS	1
4	T2309933	Badge, LHS	1
5	T2301209	Bracket, Radiator Cowl, Right	1
6	T2301211	Bracket, Radiator Cowl, Left	1
7	T2308012	Rad Cowl, Moulding, RHS	1
8	T2308013	Rad Cowl, Moulding, LHS	1
9	T2309022	Seat Infill, Moulding, RHS	1
10	T2309023	Seat Infill, Moulding, LHS	1
11	T2307122	Radiator Infill, Moulding, RHS	1
12	T2307123	Radiator Infill, Moulding, LHS	1
13	T2309913	Badge Housing, Moulding, RHS	1
14	T2309914	Badge Housing, Moulding, LHS	1
15	T2306048	Bracket, Bodywork, Moulded	2
16	T2306046	Tank Infill, Moulding, RHS	1
17	T2306047	Tank Infill, Moulding, LHS	1
18	T2309030	Centre Panel, Tank, Front	1
19	T3350129	Nut, Captive, M5	20
20	T3020390	Gummi	2
21	T3020031	Grommet; 11.8 x 2.5 x 10	2
22	T3020131	Grommet,9 x 2 x 6	2
23	T3010126	Flanged Sleeve, M5, Slv	2
24	T3010706	Flanged Sleeve,5.2 x 7 x 6.3	4
25	T3600151	O Ring	4
26	T3551139	Washer, Retaining,3.18 x 9.50, Slv	4
27	T3331043	Screw, Pan/Hd, Tx, M6 x 12, Slv	2
28	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	2
29	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	24
30	T3330728	Screw, Pan/Hd, Tx, M5 x 16, Enc	4
31	T3338989	Screw, But/Hd, M5 x 20, S/S	4
32	T3660301	Foam Pad,50 x 15mm,8mm thick	4

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
