Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

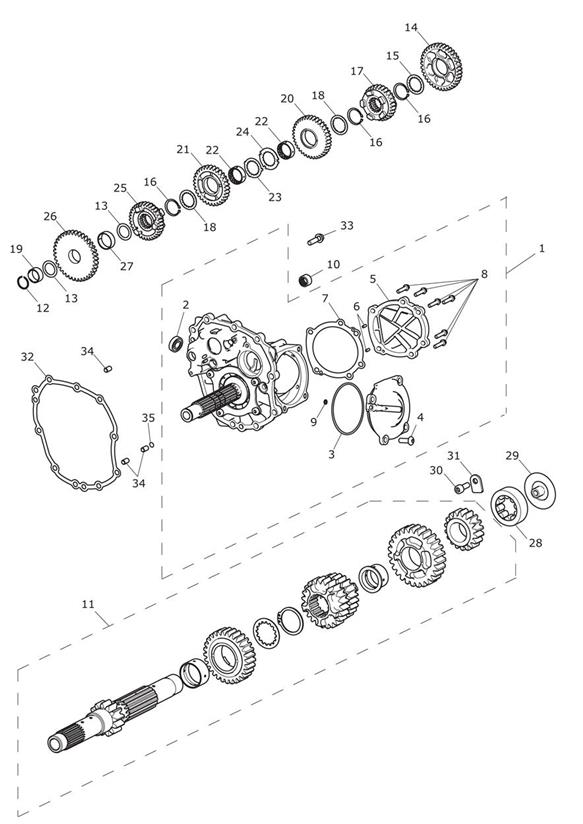

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1270004 | Drive Unit, Front Bevel Box | 1 | |
| 2 | T1181285 | Seal, Oil,25 x 42 x 7 | 1 | |
| 3 | T1181287 | O Ring, ID 90 x Dia 2.5 | 1 | |
| 4 | T3331180 | Screw, But/Hd, Skt, M8 x 25 | 2 | |
| 5 | T1181282 | Cover, Side, Front Bevel Box | 1 | |
| 6 | T3000118 | Dowel, Dia 4.0 x 10.0 | 2 | |
| 7 | T1181294 | Gasket, Side Cover, Front Bevel Box | 1 | |
| 8 | T3331182 | Bolt, HHF, M6 x 25, S/S | 6 | |
| 9 | T1181291 | O Ring, ID 5.1 x Dia 1.6 | 1 | |
| 10 | T3800001 | Bearing, Needle,20x14x12 | 1 | |
| 11 | T1181143 | Input Shaft Assembly | 1 | |
| 12 | T3500201 | Circlip, EXT,23.5 x 1.2 | 1 | |
| 13 | T3555016 | _Thrust Washer,25 x 35 x 1.0 | 2 | |
| 14 | T1180411 | Gear,2nd, Output,37T | 1 | |
| 15 | T1180051 | ANLAUFSCHEIBE,41 OD X 1.5 | 1 | |
| 16 | T3500270 | Circlip,32mm Shaft | 3 | |
| 17 | T1182216 | Gear, Output,6th,28T | 1 | |
| 18 | T1180292 | ANLAUFSCHEIBE,41 OD X 1.5 | 2 | |
| 19 | T3800159 | Bearing, Needle, K25 x 32 x 16 V5 | 1 | |
| 20 | T1180625 | Gear, Output,3rd,38T | 1 | |
| 21 | T1182212 | Gear, Output,4th,31T | 1 | |
| 22 | T1181180 | Bush,3rd/4th, Splined | 2 | |
| 23 | T1182201 | Washer, Splined, Locking, Outer | 1 | |
| 24 | T1182202 | Washer, Splined, Locking, Inner | 1 | |
| 25 | T1180158 | Gear,5th, Ouput | 1 | |
| 26 | T1180675 | Gear,1st, Output | 1 | |
| 27 | T3800151 | Bearing, Needle Roller,25 x 29 x 13 | 1 | |
| 28 | T3800206 | Bearing, Cyl Roller,24.2 x 47 x 14 | 1 | |
| 29 | T1181293 | Restrictor Plate, Oil | 1 | |
| 30 | T3051063 | Screw, Cap/HD, M6 x 16, Enc, Raw | 1 | |
| 31 | T1190207 | ANKERSCHEIBE | 1 | |
| 32 | T1181296 | Gasket, Front Bevel Box | 1 | |
| 33 | T3201633 | Bolt, HHF, M8 x 30, Slv | 10 | |
| 34 | T3000101 | Dowel, Hollow,8 x 14 | 3 | |
| 35 | T3601275 | O Ring, ID Dia 8 x Dia 2.5, FKM | 1 | |
| 36 | T1181003 | Plug, Restrictor, Input | 1 | Not illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
