ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

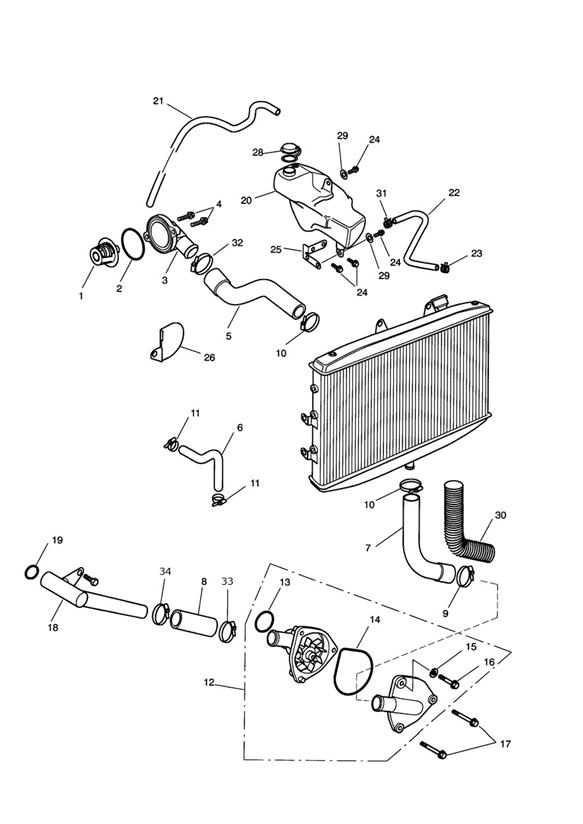

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2100715 | Thermostat | 1 | > Eng No 616640 |
1 | obs T2100891 | Thermostat | 1 | Eng No 616641 > |
2 | T2100713 | O-ring | 1 | |
3 | T2100825 | Elbow, Coolant, Bypass | 1 | |
4 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | > Eng No 482920 |
4 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | Eng No 482921 > |
5 | T2105116 | Hose, Coolant, Rad to Thermostat | 1 | |
6 | T2108326 | Hose, Coolant, Bypass | 1 | |
7 | T2105117 | Hose, Coolant, Rad to Pump | 1 | |
8 | T2105115 | Hose, Coolant, Pump, Outlet | 1 | |
9 | T2102242 | Schl.schelle | 1 | > 630346 |
9 | T3706217 | Clamp, Constant Tension, Dia 36 | 1 | 630347 > |
10 | T2102112 | Schl.schelle | 2 | > 630346 |
10 | T3706213 | Clamp, Constant Tension, Dia 26 | 2 | 630347 > |
11 | T3700171 | Hose Clip, Dia 14.0 | 2 | |
12 | T2105432 | Water Pump, Black | 1 | |
13 | 3600160-T0301 | O-ring | 1 | |
14 | T3600256 | SEAL, WATER PUMP COVER | 1 | > 472648 |
14 | T3600169 | O-Ring, Formed,2.60 Section | 1 | 472649 > |
15 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 | |
16 | T3330804 | Bolzen, flansch- | 1 | |
17 | T3203050 | Schraubbolzen, M6 x 50 | 2 | > 472957 |
17 | T3205073 | Bolt, HHF, Lghtd, M6 x 1.0 x 50, Slv | 2 | 472958 > |
18 | T2108302 | WATER PIPE, PUMP TO CRANKCASE | 1 | |
19 | T3600910 | O Ring | 1 | |
20 | T2108700 | Expansion Tank | 1 | |
21 | T3622513 | Pipe, Coolant, Overflow | 1 | |
22 | T3622512 | PIPE, COOLANT, EXP TANK TO RAD | 1 | |
23 | T3700440 | Clip, Hose,11-12.5mm | 1 | |
24 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 4 | > 467707 |
24 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 4 | 467708 > |
25 | T2108310 | BRACKET, EXPANSION TANK | 1 | |
26 | T2101801 | Cover, Linkage, Throttle Body | 1 | |
28 | T2101015 | Cap, Expansion Tank | 1 | |
29 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 | |
30 | obs T2108330 | PROTECTOR, HOSE, ID 27.5 | 1 | > 324114-F2 & > 352178 - F4 |
31 | T3700840 | Clip, Water Pipe | 1 | |
32 | T2102113 | Schl.schelle | 1 | > 630346 |
32 | T3706215 | Clamp, Constant Tension, Dia 30 | 1 | 630347 > |
33 | T3706216 | Clamp, Constant Tension, Dia 32 | 1 | 630347 > |
33 | T2102113 | Schl.schelle | 1 | > 630346 |
34 | T2102113 | Schl.schelle | 1 | > 630346 |
34 | T3706214 | Clamp, Constant Tension, Dia 29 | 1 | 630347 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
