Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

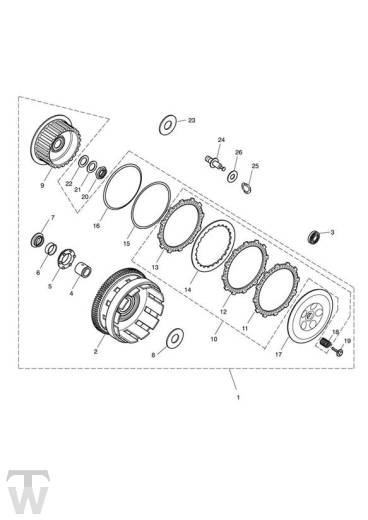

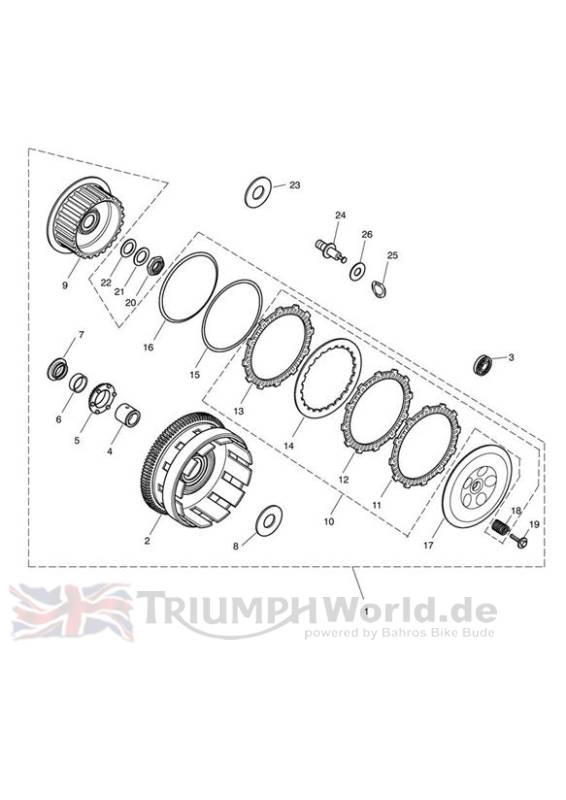

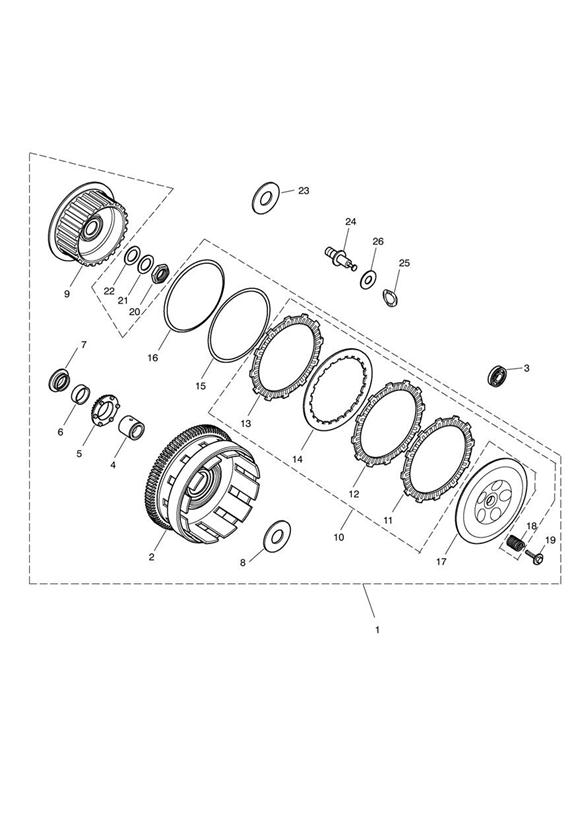

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1170066 | Clutch Assy | 1 | |
| 2 | T1170046 | Outer Comp, Clutch | 1 | |
| 3 | T1170067 | LAGER, DRUCKPLATTE KUPPLUNG | 1 | |
| 4 | T1170055 | Bush, Clutch | 1 | |
| 5 | T1170943 | RITZEL | 1 | |
| 6 | T1175200 | Bearing, Needle, K32 x 37 x 13 | 1 | |
| 7 | T1174900 | Bush, Sprocket | 1 | |
| 8 | T1170941 | ANLAUFSCHEIBE | 1 | |
| 9 | T1170027 | NABE, KUPPLUNG | 1 | |
| 10 | T1171055 | Spares Kit, Clutch Assy | 1 | |
| 11 | T1170051 | REIBSCHEIBE C, KUPPLUNG,1 STK | 1 | |
| 12 | T1170052 | REIBSCHEIBE A, KUPPLUNG,1 STK | 8 | |
| 13 | T1170026 | REIBSCHEIBE B, KUPPLUNG,1 STK | 1 | |
| 14 | T1170053 | Plate, Clutch | 9 | |
| 15 | T1170024 | FEDERTELLER, KUPPLUNG | 1 | |
| 16 | T1170023 | FEDER, KUPPLUNGSSCHEIBEN | 1 | |
| 17 | T1170061 | Plate, Clutch Pressure | 1 | |
| 18 | T1171201 | Spring, Clutch | 5 | |
| 19 | T1170022 | SCHRAUBE, M6x30, KUPPLUNG | 5 | |
| 20 | T1170106 | Nut, Clutch,22mm | 1 | |
| 21 | T1179999 | Washer, C, Clutch | 1 | |
| 22 | T1171282 | Washer, ID 22, OD 34 | 1 | |
| 23 | T1172727 | Spacer, Clutch Assy | 1 | |
| 24 | T1172023 | Lifter Piece, Clutch | 1 | |
| 25 | T3550380 | Scheibe, gummi- | 1 | |
| 26 | T3550236 | Washer,14 x 20 x 1.6 | 1 | > Eng No 369111; Fitted with T1170029, T1170057 & T1170059 (issue1). NOT required with T1170059 (issue 2), T1170159 or T1172023 lifter pieces dut to 4.1mm shoulder width |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
