ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

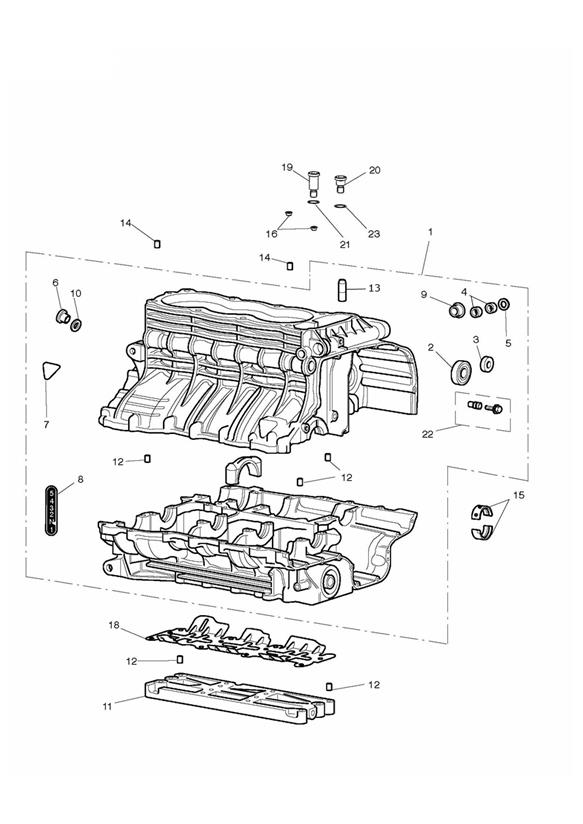

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1160792 | Crankcase Assy, Black | 1 | |
2 | T3800057 | Bearing, Ball,50x22x14 | 1 | |
3 | T3800079 | Kugellager,32X12X10 | 1 | |
4 | T3800001 | Bearing, Needle,20x14x12 | 2 | |
5 | T3600088 | SEAL, OIL,14X22X4.5 | 1 | |
6 | T3450084 | Plug, Face Seal, M27 | 1 | |
7 | T3950105 | Plakette | 2 | > 833806 |
7 | T3951010 | Badge, Symbol | 2 | 833807 > |
8 | T3900119 | Label, Gear Position | 1 | |
9 | T1160206 | BUCHSE, MOTORBEFESTIGUNG | 2 | |
10 | T3550545 | Washer, CU, OD33.5, ID27.5,2.0 | 1 | |
11 | T1160207 | Main Bearing Ladder | 1 | |
12 | T3000103 | Dowel, Hollow,12 x 14 | 5 | |
13 | T1160268 | Spigot, OD 14.0mm | 1 | |
14 | T3000102 | Dowel, Hollow,10 x 14 | 2 | |
15 | T1160230 | HAUPTLAGER, WEISS | 8 | White > Eng No 728006 |
15 | T1160231 | HAUPTLAGER, ROT | 8 | Red |
15 | T1160232 | HAUPTLAGER, BLAU | 8 | Blue |
15 | T1160233 | HAUPTLAGER, GRUEN | 8 | Green |
16 | T3450203 | PLUG, DIA 12, CHROME | 2 | |
18 | T1230036 | OELPRALLBLECH, KURBELGEHAEUSE | 1 | |
19 | T1160065 | HUELSE MIT GEWINDE, LANG | 1 | |
20 | T1160096 | Sleeve, Threaded M24 | 1 | |
21 | T3550532 | Washer, Cu, OD29, ID22.2 | 1 | |
22 | T1210093 | CHECK VALVE ASSY,5.5 MM,2 PSI | 1 | |
23 | T3550548 | Washer, Cu, OD32, ID26.2 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
