Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

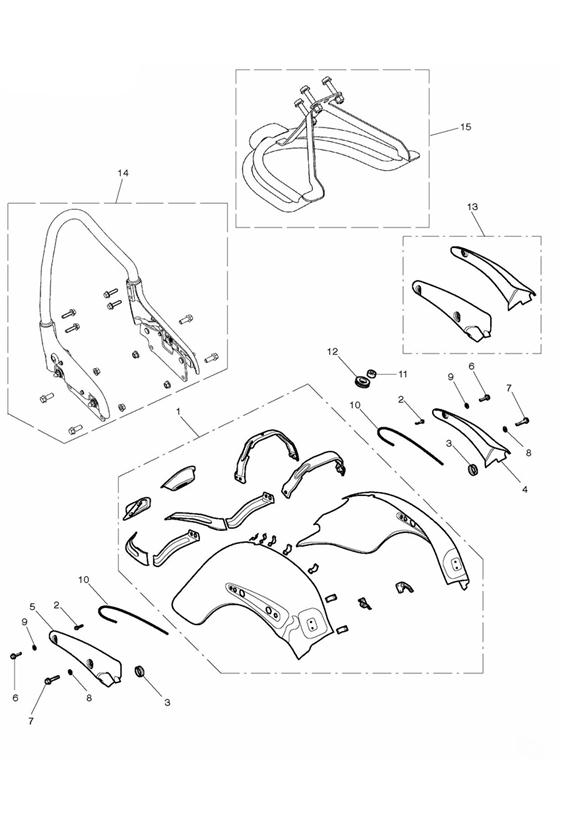

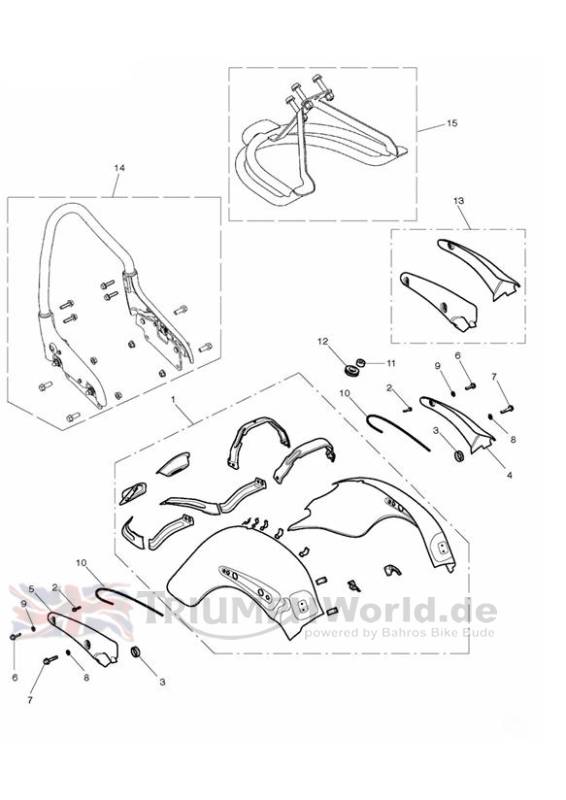

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2307440-CP | Rear Mudguard Assembly | 1 | Jet Black/Sunset Red: > 411983; > 561126 Special Edition |
| 1 | T2308440-PG | Rear Mudguard Assy | 1 | Jet Black |
| 1 | T2308440-JN | Rear Mudguard Assy | 1 | Eclipse Blue/Azure Blue |
| 1 | T2307440-NG | Rear Mudguard Assembly | 1 | Jet Black/New England White: > 411983; > 561126 Special Edition |
| 1 | T2308440-PR | Rear Mudguard Assy | 1 | Phantom Black - ABS Version |
| 1 | T2308440-NW | Rear Mudguard Assy | 1 | Phantom Black/Crystal White - ABS Version > 550006 |
| 1 | T2308440-CX | Rear Mudguard Assy | 1 | Phantom Black/Cranberry Red - ABS Version; 550007 > |
| 2 | T3330893 | Bolt, RHHF, M5 x 25, S5041 | 2 | > 339691 |
| 2 | T3330893 | Bolt, RHHF, M5 x 25, S5041 | 2 | 339692 > |
| 3 | T2306035 | GROMMET, DIA38XDIA28X14 | 2 | |
| 4 | T2306014 | Cover, Mudguard Rear, LH | 1 | |
| 5 | T2306024 | Cover, Mudguard Rear, RH | 1 | |
| 6 | T3200455 | Bolt, HHF, M8 x 33, A2 S/S | 2 | > 458361 |
| 6 | T3205868 | Bolt, HHF, Lghtd, M8 x 33, Slv | 2 | 458362 > |
| 7 | T3200452 | Bolt, HHF, M10x1.25x45, A2, SS | 2 | > 458361 |
| 7 | T3205825 | Bolt, HHF, Lghtd, M10 x 45, Slv | 2 | 458362 > |
| 8 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 | |
| 9 | T3551282 | Washer, M8,8.4 x 15 x 1.6, Slv | 2 | |
| 10 | T3660092 | Trim, Cover Edge,435mm | 2 | |
| 11 | T2301981 | Spacer, Seat, Rear Mount | 1 | |
| 12 | obs T3020205 | Grommet, Id 15, Od 29, Panel 1.5 | 1 | |
| 13 | obs A9758075 | Covers, Mudguard, Rear, Kit | 1 | Special Edition Only |
| 14 | A9758067 | Passenger Backrest, Q/R, Passenger Kit | 1 | Special Edition Only |
| 15 | obs A9758114 | Rear Fender Rail Kit | 1 | Special Edition Only > 541308 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
