ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

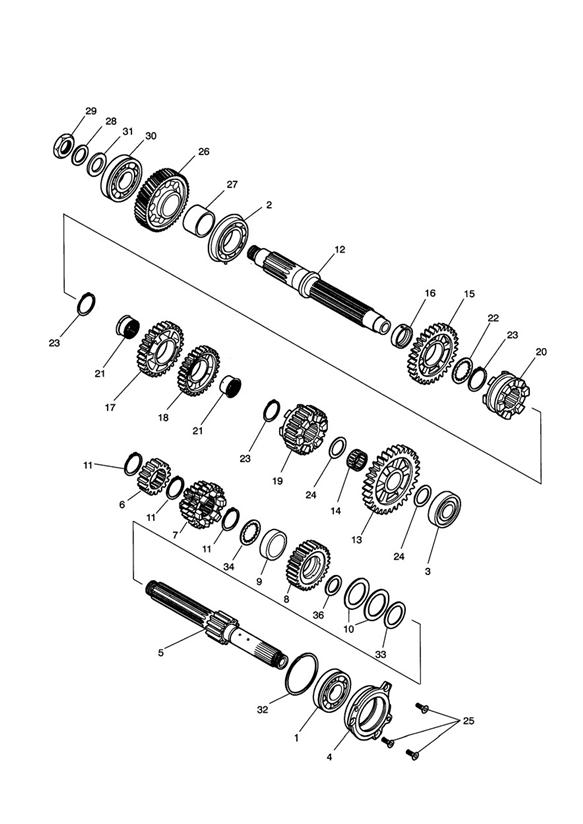

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T3800056 | Kugellager,68X28X17.95 | 1 | |
| 2 | T3800059 | Kugellager72X35X16.95 | 1 | |
| 3 | T3800058 | Kugellager,56X22X15.95 | 1 | |
| 4 | T1180069 | Retainer Plate, Bearing | 1 | |
| 5 | T1180234 | GETRIEBEEINGANGSWELLE & 1.GANG | 1 | |
| 6 | T1180232 | ZAHNRAD, ANTRIEB,2. GANG | 1 | |
| 7 | T1180235 | ZAHNRAD, ANTRIEB,3. & 4. GANG | 1 | |
| 8 | T1180238 | ZAHNRAD, ANTRIEB,5. GANG | 1 | |
| 9 | T1180269 | Bush, Input 5th | 1 | |
| 10 | T1180288 | Spring, Belleville,40.5 x 0.6 | 2 | |
| 11 | T3500003 | Circlip,32mm Shaft | 3 | |
| 12 | T1180240 | GETRIEBEAUSGANGSWELLE | 1 | |
| 13 | T1180058 | Gear, output,1st | 1 | |
| 14 | T3800061 | BEARING, ROLLER, NEEDLE | 1 | |
| 15 | T1180064 | Gear, Output,2nd | 1 | |
| 16 | T1180268 | Bush, Plain, Output,2nd | 1 | |
| 17 | T1180236 | ZAHNRAD, ABTRIEB,3. GANG | 1 | |
| 18 | obs T1180061 | Gear, output,4th | 1 | |
| 19 | T1180059 | Gear, output,5th | 1 | |
| 20 | T1180444 | Dog Ring, Splined | 1 | |
| 21 | T1180267 | Bush, Shld, Splined | 2 | |
| 22 | T1180051 | ANLAUFSCHEIBE,41 OD X 1.5 | 1 | |
| 23 | T3500202 | Circlip | 3 | |
| 24 | T1180384 | Washer, Thrust,38 x 2.5 | 2 | |
| 25 | T3332704 | Screw, Torx, M6 x 14 | 3 | |
| 26 | T1270796 | ABTRIEBSZAHNRAD,48 ZAEHNE | 1 | |
| 27 | T1270410 | Spacer, Transmission Output | 1 | |
| 28 | T1179999 | Washer, C, Clutch | 1 | |
| 29 | T1170192 | Nut, Clutch, M22 | 1 | |
| 30 | T3800130 | Lager 72 x 30 x 19 | 1 | |
| 31 | T3550751 | Washer,22.5 x 38 x 4 | 1 | |
| 32 | T3800301 | Snap Ring, Int,64 x 1.5 | 1 | |
| 33 | T1180053 | SHIM,45 x 32 x 1.0 | 1 | |
| 34 | T1180250 | NEVER USED WASHER,38 OD X 1.5 | 1 | |
| 36 | T1180289 | Shim, Steel,50 x 40 x 0.5 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
