ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

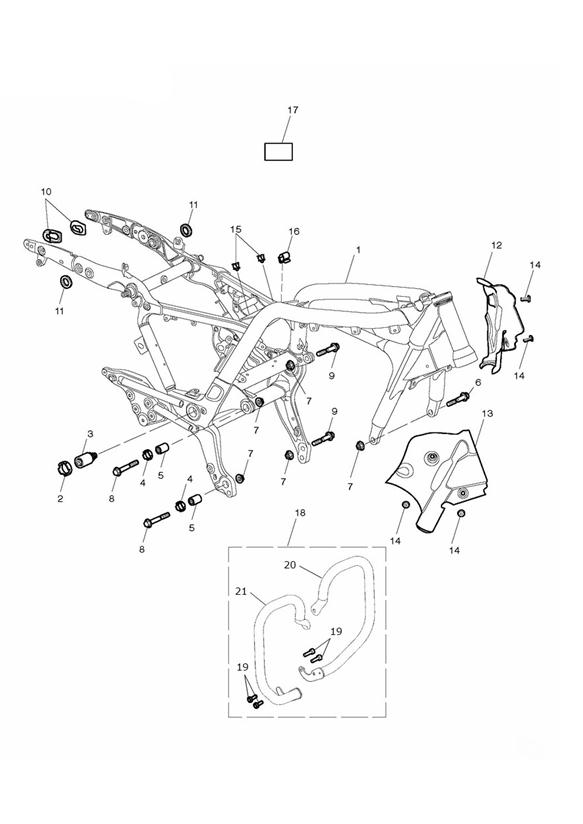

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2073275 | Frame Assembly, World | 1 | |
1 | T2073276 | Frame Assembly, Canada | 1 | |
1 | T2073277 | Frame Assembly, Americas | 1 | |
2 | T2057120 | Locking Ring, M30 | 1 | |
3 | T2057121 | Pivot Bolt, Adjustable, M30 | 1 | |
4 | T2079657 | Locking Ring, M22 | 2 | |
5 | T2079676 | Adjuster Collar | 2 | |
6 | T3150143 | Bolt, HHF, M12 x 282,10.9, Slv | 1 | |
7 | T3350234 | Locknut, Flgd, M12 x 1.25 | 5 | |
8 | T3150317 | Bolt, HHF, M12 x 85, Silver | 2 | |
9 | T3150316 | Bolt, HHF, M12 x 70, Silver | 2 | |
10 | T2073211 | Rubber, Protector, Mudguard | 2 | |
11 | T2073199 | RUBBER, PROTECTOR, MUDGUARD | 2 | |
12 | T2073086 | Cover, Headstock, LH | 1 | |
13 | T2073087 | Cover, Headstock, RH | 1 | |
14 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 4 | > 476678 |
14 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 4 | 476679 > |
15 | T3700233 | Clip, Brake Hose | 3 | |
16 | obs T3700201 | Clip, Edge Type, Single | 1 | |
17 | obs T3931201 | Label, ECE | 1 | AU, JP & NZ only |
18 | obs A9758099 | Dresser Bars, Engine, Kit | 1 | Special Edition Only |
19 | T3205781 | Bolt, HHF, Lghtd, M8 x 1.25 x 25, Slv | 4 | 574821 > |
20 | T2079923 | Dresser Bar, Engine, LH | 1 | 574821 > |
21 | T2079924 | Dresser Bar, Engine, RH | 1 | 574821 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
