ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

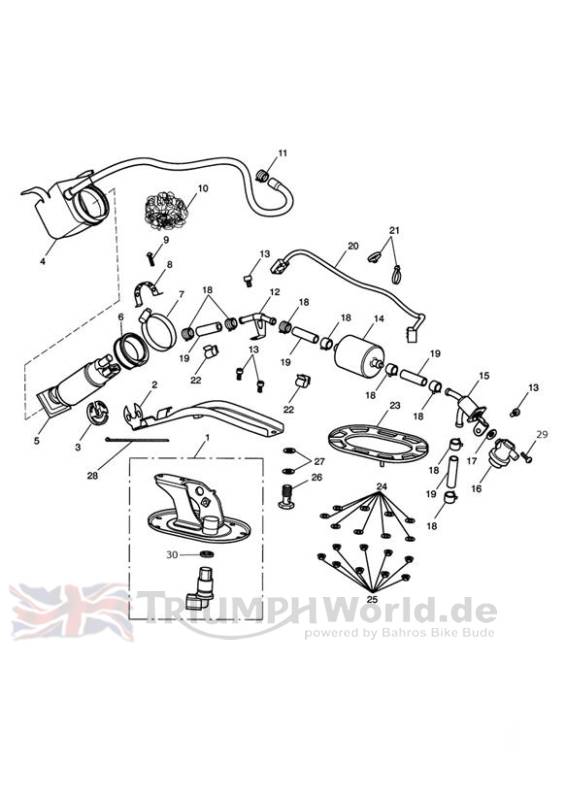

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2400445 | PUMP PLATE & CONNECTOR | 1 | |
2 | T1241192 | Support Arm, Fuel Pump | 1 | |
3 | T1240846 | DAEMPFER, KRAFTSTOFFPUMPE | 1 | |
4 | T2401840 | Baffle, Fuel Pump | 1 | |
5 | T1240330 | Fuel Pump, EFI, Square Strainer | 1 | |
6 | T2401841 | Baffle Grommet, Fuel Pump | 1 | |
7 | T2102115 | Splint | 1 | |
8 | T1240990 | HALTERUNG, KRAFTSTOFFPUMPE | 1 | |
9 | T3050308 | Screw, Cap/HD, M4 x 8 | 1 | |
10 | T2401843 | Fuel Filter, Fuel Pump Baffle | 1 | |
11 | T3700440 | Clip, Hose,11-12.5mm | 1 | |
12 | T1241191 | Pipe Bracket Assy | 1 | |
13 | T3051069 | Screw, Cap/Hd, M6 x 10, Enc, Raw | 4 | |
14 | T1240850 | KRAFTSTOFFFILTER | 1 | |
15 | T2406006 | Kit, Regulator Bracket/O ring | 1 | > 560193 |
15 | T1241103 | Bracket, Regulator/Fuel Pump | 1 | 560194 > |
16 | T1241093 | KRAFTSTOFFDRUCKREGLER | 1 | |
17 | T3600098 | O Ring, ID 10 x 2.0 | 1 | > 560193 |
17 | T3600213 | O Ring, ID 9.8 x 1.9 | 1 | 560194 > |
18 | T3700089 | Schelle, schlauch- | 8 | |
19 | T3620395 | Fuel Hose,45mm | 4 | |
20 | T1241097 | KABEL, KRAFTSTOFFPUMPE | 1 | |
21 | T3700015 | Kabelbinder | 2 | |
22 | T3700330 | Clip Hose, DIA 9.1mm | 2 | |
23 | T2401367 | Seal, Fuel Pump, E25 | 1 | |
24 | T3551178 | Washer, M5 x 15 x 1.6 | 9 | |
25 | T3350010 | Sich.mutter | 9 | |
26 | T1210258 | Bolt, Banjo, M12 | 1 | |
27 | T3550573 | WASHER, BANJO, M12 X 1.45 | 2 | |
28 | T3700016 | Kabelbinder | 1 | |
29 | T3332130 | Bolt, H/HD, M4 x 16, Slv | 1 | |
30 | T3600056 | O-ring | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
