ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

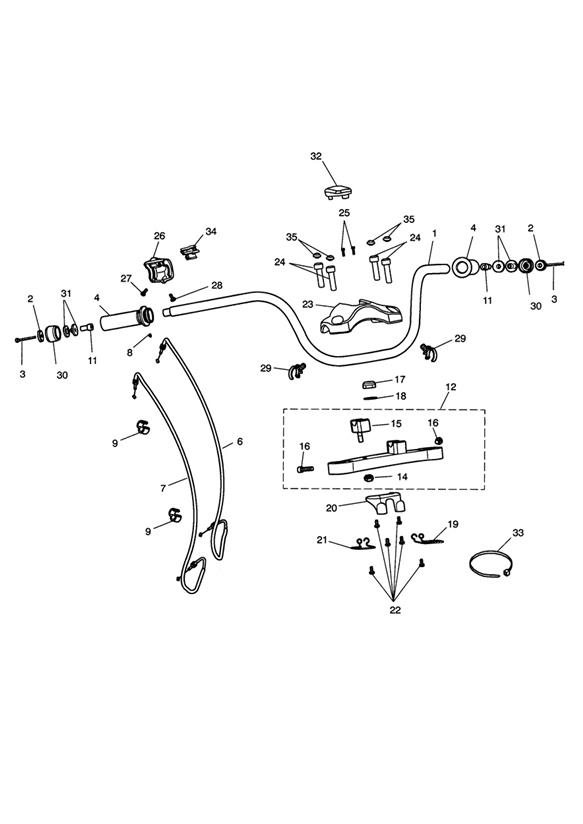

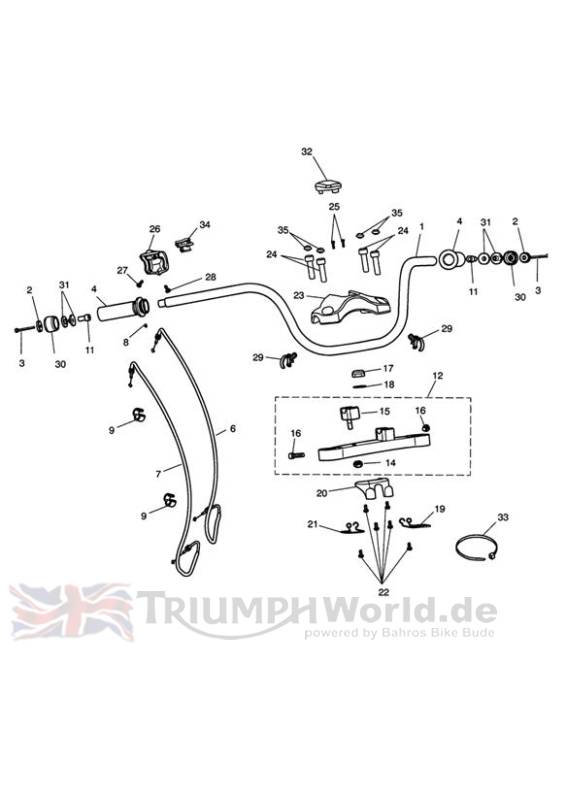

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2043580 | GRillE, RAD, REAR, RH | 1 | Classic only (incl. Special Edition) |
1 | T2040538 | Handlebar Assy | 1 | > VIN 392511; Not Classic |
1 | T2040438 | Handlebar Assy,25.4mm | 1 | VIN 392512 >; Not Classic or Rocket X |
1 | T2041521 | Handlebar Assy, Black | 1 | Rocket X Only |
2 | T2040969 | ABSCHLUSSSTUECK, LENKERGEWICHT | 2 | |
3 | T3330933 | Screw, CSK, M6 x 60, Slv | 2 | |
4 | T2043718 | Kit, Handlebar Grips | 1 | > 612962 - Kit Contains LH & RH Grips |
4a | T2043716 | Grip, LH | 1 | 612963 > |
4b | T2043717 | Grip, RH | 1 | 612963 > |
6 | T2043570 | GASZUG | 1 | Not Classic |
6 | T2043581 | Cable, Throttle, Pull | 1 | Classic only (incl. Special Edition) |
7 | T2043575 | GASZUG | 1 | Not Classic |
7 | T2043582 | Cable, Throttle, Return | 1 | Classic only (incl. Special Edition) |
8 | T3330382 | Screw, Phil Pan HD, M5 x 12, Slv | 1 | |
9 | T2040811 | Twin Clip, Brake Hose | 2 | |
11 | T2040968 | BUCHSE, ABGESETZT, LENKERGEW. | 2 | |
12 | T2045508 | YOKE ASSY, UPPER | 1 | >208390 |
12 | obs T2045608 | Yoke Assy, Upper | 1 | 208391 > |
12 | T2045671 | Yoke Assy, Upper | 1 | Roadster Versions Only |
14 | T3350250 | Locknut, Flanged, M10 | 2 | |
15 | obs T2045623 | Riser, Handlebar, Chromed | 2 | >208390 |
15 | T2045635 | RISER, HANDLEBAR, ASSY, KIT | 2 | 208391 > |
16 | obs T2045518 | CAPSCREW, M10 X 30, CHROMED | 2 | > 245488 |
16 | T2047044 | HUTSCHRAUBE | 2 | 245489 > |
17 | T2040060 | MUTTER | 1 | |
18 | T2040061 | UNTERLEGSCHEIBE | 1 | |
19 | T2045511 | CABLE GUIDE | 1 | N/A to Rocket X |
19 | T2045581 | Cable Guide | 1 | Rocket X Only |
20 | T2045564 | Switch Mount Casting | 1 | |
21 | T2045515 | CABLE GUIDE | 1 | |
22 | T3330334 | Screw, Tx, Pan/HD, M6 x 16, Slv | 6 | |
23 | T2501340 | Handlebar Clamp Assembly | 1 | > 241569 |
23 | T2045674 | Clamp, Handlebar, Chromed | 1 | 241570 > |
24 | T3050054 | Hutschraube | 4 | > 241569 |
24 | T2045594 | Spares Kit, Capscrews | 4 | 241570 > 332493 |
24 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 4 | 332494 > |
25 | T3050139 | Screw, Cap/Hd, M5 x 16, S/S | 2 | > 241569 |
26 | T2026033 | SCHALTEREINHEIT RECHTS | 1 | |
27 | T3330018 | Screw, Phil, Pan/Hd, M5 x 25 | 1 | |
28 | T3330382 | Screw, Phil Pan HD, M5 x 12, Slv | 1 | |
29 | T2046017 | CLIP, CABLE, BLK | 4 | > 392511 |
29 | T3700350 | Clip, Cable,15mm, T-Stud | 4 | 392512 > |
30 | T2041021 | LENKERENDGEWICHT | 2 | |
31 | T2041026 | Handlebar Bush | 4 | |
32 | T2045603 | CLAMP, HANDLEBAR, CAP | 1 | 241570 > 443163; KPH Inst - 241570 > 443295; MPH Inst |
33 | T3700016 | Kabelbinder | 1 | |
34 | T3700136 | Clip, Connector Dual | 1 | |
35 | T3450200 | Stopfen | 4 | 332494 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
