ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

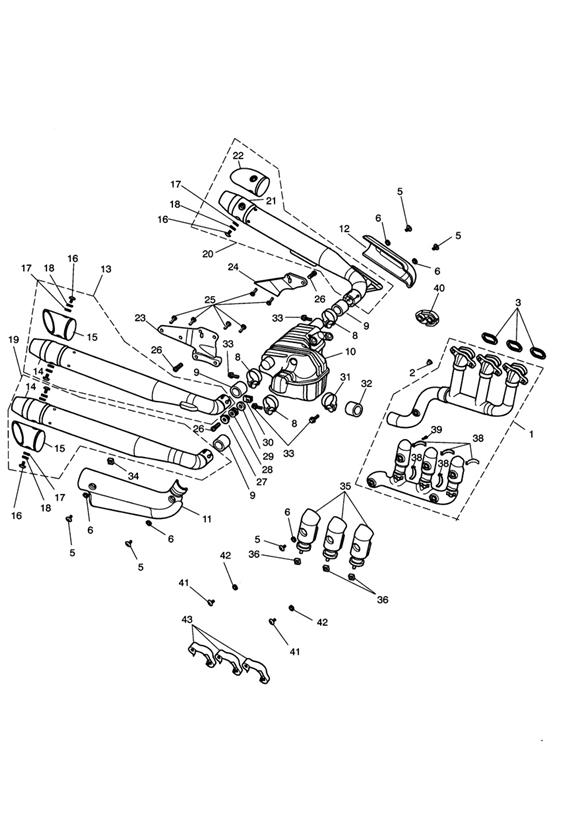

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2208928 | Kit, Header Assy, Complete | 1 | > 314170; Also contains items 11 & 43 |
1 | T2208938 | Header Assy, Complete | 1 | 314171 > 374060; Also contains items 11 & 43 |
1 | T2208921 | Header Assy, Complete | 1 | 374061 > |
2 | T3350700 | Nut, Flanged Domed, M8 | 6 | |
3 | T2200326 | Exhaust Pipe Sealing Ring | 3 | |
5 | T3332666 | Screw, But/Hd, Skt, M6 x 1.0 x 12, S/S | 7 | |
6 | T3550957 | WASHER.M6X1X13 | 7 | |
8 | T2208422 | CLAMP, EXHAUST, ID 47.3 | 3 | |
9 | T2208419 | Exhaust Gasket | 3 | |
10 | T2208411 | CATALYST BOX | 1 | All Mkts expt AU, HK, NZ, ZA, CA & US > 241569; All Mkts expt AU, HK, NZ & ZA 241570 >;All Mkts expt AU, NZ & ZA 250479 > |
10 | obs T2208511 | CATALYST BOX ASSY, US49 | 1 | AU, HK, NZ, CA & US only > 241569; AU, HK, NZ & ZA 241570 > 250478; ; AU, NZ & ZA 250479 > |
11 | T2208512 | Cover Assy, Cat Box, RH | 1 | |
12 | T2208513 | Cover Assy, Cat Box, LH | 1 | |
13 | T2208614 | Silencer, Right, Upper | 1 | All Mkts except AU |
13 | obs T2208414 | SILENCER, UPPER | 1 | AU Mkt only |
14 | T2208623 | End Cap, Tapered | 2 | All Mkts except AU; Dealer fit AU Mkt only |
15 | obs T2208423 | END CAP, SILENCER | 2 | AU Mkt only |
16 | T3330206 | SCREW, SKT HD, S/S, M6X12, DIA 17 | 9 | |
17 | T3550957 | WASHER.M6X1X13 | 9 | |
18 | T3550958 | SPRING WASHER M6X1X17, SS | 9 | |
19 | T2208615 | Silencer, Right, Lower | 1 | All Mkts except AU |
19 | obs T2208415 | SILENCER, LOWER | 1 | AU Mkt only |
20 | T2208620 | SILENCER, LEFT | 1 | All Mkts except AU |
20 | T2208420 | SILENCER, LEFT | 1 | AU Mkt only |
21 | T2208623 | End Cap, Tapered | 1 | All Mkts except AU; Dealer fit AU Mkt only |
22 | T2208424 | END CAP, SILENCER, LEFT | 1 | AU Mkt only |
23 | T2208416 | BRACKET, SILENCER, RH | 1 | |
24 | T2208417 | BRACKET, SILENCER, LH | 1 | |
25 | T3201228 | Bolt, HHF, M8 x 14, Slv | 6 | |
26 | T3202325 | Bolt, HHF, M8 x 43, Slv | 3 | |
27 | T3555033 | Washer,8.4 x 24 x 2 | 1 | |
28 | T3020300 | Grommet, Dia 19.5 x 4 Panel | 1 | |
29 | T3010705 | Flanged Sleeve,8.4 x 12.4 x 13.8 | 1 | |
30 | T3351092 | Nut, Captive, M8 | 1 | |
31 | T2208431 | Clamp, Exhaust | 1 | |
32 | T2208430 | GASKET, EXHAUST, ID44.5, OD50.9 | 1 | |
33 | T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 4 | |
34 | T3351021 | Nut, Captive, M6, Slv | 1 | |
35 | T2208451 | COVER, HEADER, PRIMARY, ASSY | 3 | |
36 | T2208449 | RUBBER, ISOLATION | 3 | |
38 | T2208913 | Clip, Bracket, Exhaust Cover | 5 | |
39 | T3050159 | CAPSCREW, SKT HD, M6 | 5 | |
40 | T2208436 | Mounting Rubber | 1 | |
41 | T3332666 | Screw, But/Hd, Skt, M6 x 1.0 x 12, S/S | 2 | |
42 | T3550961 | Washer, M6 | 2 | |
43 | T2209130 | Cover, Header Casting, Chromed | 3 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
