Lenker Schalter - Rocket III

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

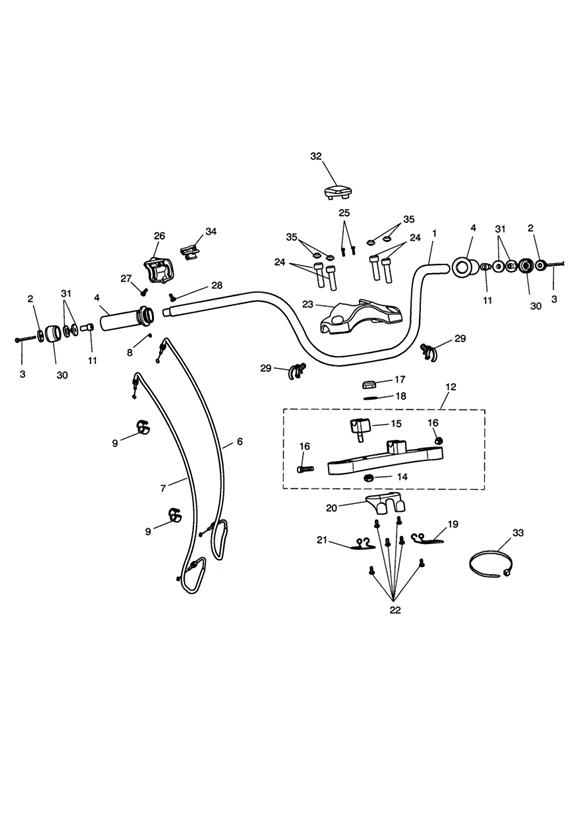

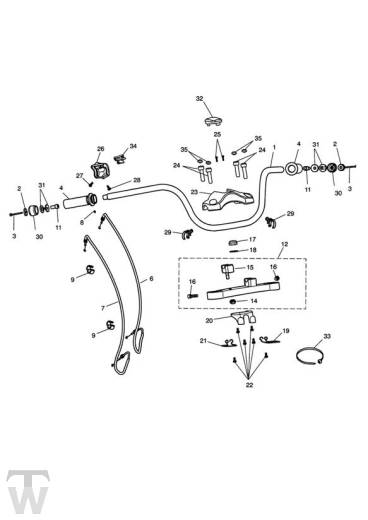

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2043580	GRillE, RAD, REAR, RH	1	Classic only (incl. Special Edition)
1	T2040538	Handlebar Assy	1	> VIN 392511; Not Classic
1	T2040438	Handlebar Assy,25.4mm	1	VIN 392512 >; Not Classic or Rocket X
1	T2041521	Handlebar Assy, Black	1	Rocket X Only
2	T2040969	ABSCHLUSSSTUECK, LENKERGEWICHT	2
3	T3330933	Screw, CSK, M6 x 60, Slv	2
4	T2043718	Kit, Handlebar Grips	1	> 612962 - Kit Contains LH & RH Grips
4a	T2043716	Grip, LH	1	612963 >
4b	T2043717	Grip, RH	1	612963 >
6	T2043570	GASZUG	1	Not Classic
6	T2043581	Cable, Throttle, Pull	1	Classic only (incl. Special Edition)
7	T2043575	GASZUG	1	Not Classic
7	T2043582	Cable, Throttle, Return	1	Classic only (incl. Special Edition)
8	T3330382	Screw, Phil Pan HD, M5 x 12, Slv	1
9	T2040811	Twin Clip, Brake Hose	2
11	T2040968	BUCHSE, ABGESETZT, LENKERGEW.	2
12	T2045508	YOKE ASSY, UPPER	1	>208390
12	obs T2045608	Yoke Assy, Upper	1	208391 >
12	T2045671	Yoke Assy, Upper	1	Roadster Versions Only
14	T3350250	Locknut, Flanged, M10	2
15	obs T2045623	Riser, Handlebar, Chromed	2	>208390
15	T2045635	RISER, HANDLEBAR, ASSY, KIT	2	208391 >
16	obs T2045518	CAPSCREW, M10 X 30, CHROMED	2	> 245488
16	T2047044	HUTSCHRAUBE	2	245489 >
17	T2040060	MUTTER	1
18	T2040061	UNTERLEGSCHEIBE	1
19	T2045511	CABLE GUIDE	1	N/A to Rocket X
19	T2045581	Cable Guide	1	Rocket X Only
20	T2045564	Switch Mount Casting	1
21	T2045515	CABLE GUIDE	1
22	T3330334	Screw, Tx, Pan/HD, M6 x 16, Slv	6
23	T2501340	Handlebar Clamp Assembly	1	> 241569
23	T2045674	Clamp, Handlebar, Chromed	1	241570 >
24	T3050054	Hutschraube	4	> 241569
24	T2045594	Spares Kit, Capscrews	4	241570 > 332493
24	T3050323	Screw, Cap/Hd, M8 x 30, Slv	4	332494 >
25	T3050139	Screw, Cap/Hd, M5 x 16, S/S	2	> 241569
26	T2026033	SCHALTEREINHEIT RECHTS	1
27	T3330018	Screw, Phil, Pan/Hd, M5 x 25	1
28	T3330382	Screw, Phil Pan HD, M5 x 12, Slv	1
29	T2046017	CLIP, CABLE, BLK	4	> 392511
29	T3700350	Clip, Cable,15mm, T-Stud	4	392512 >
30	T2041021	LENKERENDGEWICHT	2
31	T2041026	Handlebar Bush	4
32	T2045603	CLAMP, HANDLEBAR, CAP	1	241570 > 443163; KPH Inst - 241570 > 443295; MPH Inst
33	T3700016	Kabelbinder	1
34	T3700136	Clip, Connector Dual	1
35	T3450200	Stopfen	4	332494 >

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
