Hauptkabelbaum Elektrik - Rocket III

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

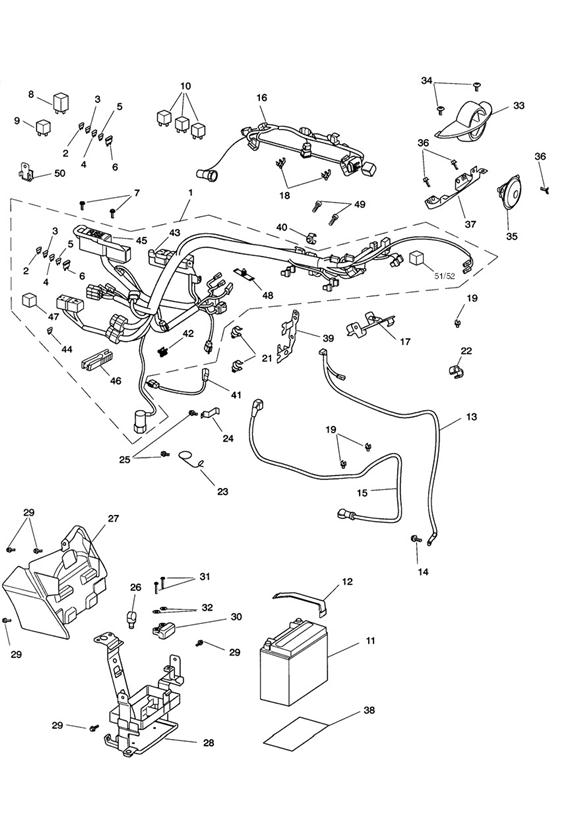

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2505001	Kabelbaum	1	> 322156
1	T2502530	Kabelbaum	1	322157 > 343680
1	T2502460	Kabelbaum	1	343681 >
1	T2501118	Kit, Harness/Gear Position Sensor	1	Roadster Only > 500140
1	T2502424	Kit, Harness	1	Roadster Only; 500141 > 503166
1	T2501118	Kit, Harness/Gear Position Sensor	1	Roadster Only 503167 > 650439
1	T2501097	Kabelbaum	1	Roadster Only; 650440 >
2	T2501305	5a sicherung	2
3	T2501310	10a sicherung	2
4	T2501315	15a sicherung	3
5	T2501320	20a sicherung	2
6	T2500805	FUSE,30A	1
7	T3450255	Widerh.-stopfen	2
8	T2500531	Relais	1
9	T2501705	Relay, Changeover	1
10	T2508033	Relay, EFI	3	> 482857
10	T2507727	Relay, Normally Open, Diode	3	482858 > 500140
10	T2508033	Relay, EFI	2	500141 > 503166
10	T2507727	Relay, Normally Open, Diode	3	503167 >
11	T2502450	BATTERY,20AH	1	All Markets Except BR
11	obs T2504604	Spares Kit, Battery	1	BR Only
12	T2501740	Battery Strap	1
13	T2502401	SUBHARNESS, BATTERY NEGATIVE	1
14	T3205156	Bolt, HHF, Lghtd, M8 x 18, Slv	1
15	T2502402	SUBHARNESS, BATTERY POSITIVE	1
16	T2502404	SUBHARNESS, THROTTLE BODIES	1
17	T2502412	RETAINER, MAIN HARNESS	1
18	T2040884	DOPPELCLIP	2
19	T3700091	Schelle, kabel-	3	Dia 9.5
21	T3700072	Kabelverbinder	2	> 224699
21	T3700222	Clip, Cable, Dia 25mm, BLK	2	224700 > 239787
21	T3701010	Clip, Cable, Dia 21mm	2	239788 >
21	T3700222	Clip, Cable, Dia 25mm, BLK	2	Roadster Only
22	T2040811	Twin Clip, Brake Hose	1
23	T2500497	CABLE GUIDE (WIRES AND HOSES)	1
24	T2500495	PLATE, WIRE RETAINER	1
25	T3203201	Bolt, HHF, Lghtd, M6 x 10, SS	2	> 448914
25	T3205061	Bolt, HHF, Lghtd, M6 X 10, Slv	2	448915 >
26	T3700909	Schelle, kabel-	1
27	T2502410	SHIELD, PLASTIC	1
28	T2502411	BATTERY BOX BRKT, PNTD	1
29	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	5
30	T2502405	Switch, Fall Detection	1
31	T3330390	Screw, H/Hd, M4 x 25, Slv, Enc	2
32	T3555021	Washer,4.3X16.0X1.0	2
33	T2505500	COVER, HORN	1	> 574812
33	T2505514-PS	Cover, Horn, Black	1	574813 >
34	T3330726	Screw, Btn/Hd, M6 x 12, Slv	2
35	T2500103	HORN ASSY, LOW-TONE	1
36	T3201228	Bolt, HHF, M8 x 14, Slv	3	All Expt IN
37	T2505501	BRACKET, HORN AND COVER	1
38	T2500253	MAT, BATTERY	1
39	T2502417	Retainer, Engine Harness	1
40	T3700135	Clip, Cable, Dia 22mm, BLK	1	> 233370
40	T3700222	Clip, Cable, Dia 25mm, BLK	1	233371 >
41	T2502407	FLYLEAD, STARTER	1
42	T3700136	Clip, Connector Dual	1
43	T2502406	BRACKET, RELAYS	1	> 482857
43	T2500671	Bracket, Relays	1	482858 > 503166
44	T2501330	Sicherung 30 a	1
45	T2501335	Fusebox Lid	1
46	T2501300	Ventil-Einstellwerkzeug	1
47	T2500259	Relay, Grommet	5	> 482857
47	T2500259	Relay, Grommet	2	482858 > 500140
47	T2500259	Relay, Grommet	5	500141 > 503166
47	T2500259	Relay, Grommet	2	503167 >
48	T2501160	Splint	1
49	T3330891	Bolt, RHHF, M5 x 0.8 x 12, S5041	2	> 386023
49	T3330891	Bolt, RHHF, M5 x 0.8 x 12, S5041	2	386024 >
50	T2502418	Bracket, ABS Fusebox	1	Roadster Only
51	T2506025	Relay, Grommet	4	482858 >
52	T2507728	Relais	1	482858 >

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
