Hauptrahmen - Rocket III

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

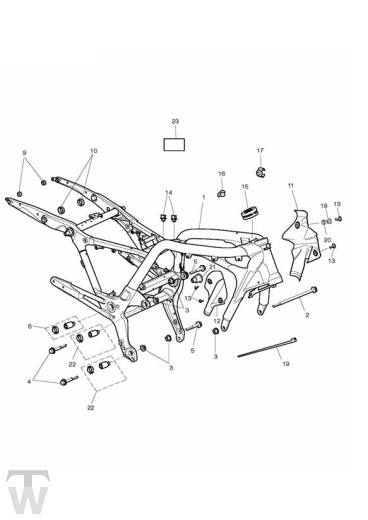

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs T2073092	Assy, Frame, World	1	All Mkts except CA & US - Rocket III & Classic
1	T2073113	Assy, Frame, World	1	All Mkts except CA & US - Roadster only
1	obs T2073094	Assy, Frame, Canada	1	CA - Rocket III & Classic
1	T2073115	Assy, Frame, Canada	1	CA - Roadster only
1	obs T2073096	Assy, Frame, Americas	1	US - Rocket III & Classic
1	T2073119	Assy, Frame, Americas	1	US - Roadster only
2	T3150143	Bolt, HHF, M12 x 282,10.9, Slv	1	Rocket III & Classic
2	T3150143	Bolt, HHF, M12 x 282,10.9, Slv	1	Roadster only
3	T3350234	Locknut, Flgd, M12 x 1.25	5
4	T3150317	Bolt, HHF, M12 x 85, Silver	2
5	T3150316	Bolt, HHF, M12 x 70, Silver	2
6	T2057122	Adjuster Assy, Swingarm	1
9	T2073198	RUBBER, PROTECTOR, MUDGUARD	2
10	T2073199	RUBBER, PROTECTOR, MUDGUARD	2
11	T2073088	FRAME INFILL, LH, MOULDING	1	212768 >
11	T2073058	Moulding Frame Infill, LH	1	> 212767
12	T2073121	Moulding, Frame Infill	1
13	T3330727	Screw, But/Hd, M6 x 20, Slv	4	> 476678
13	T3330727	Screw, But/Hd, M6 x 20, Slv	4	476679 >
14	T3700233	Clip, Brake Hose	2
15	T3020018	GROMMET, INFILL PANELS	1
16	T3700072	Kabelverbinder	2	> 239787
16	T3701010	Clip, Cable, Dia 21mm	2	239788 > N/A to Roadster
17	T3700135	Clip, Cable, Dia 22mm, BLK	1	> 249587
17	T3700222	Clip, Cable, Dia 25mm, BLK	1	249588 >
18	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	1	> 212767
19	T3700016	Kabelbinder	1	> 212767
20	T3020153	Grommet,13 x 3 x 10	1	> 212767
21	T2058116	PIVOT BOLT, FIXED, SLV	1
22	T2079684	Adjuster Assy, Frame	2
23	T3900633	Label, ECE	1	AU, JP & NZ only

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
