ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

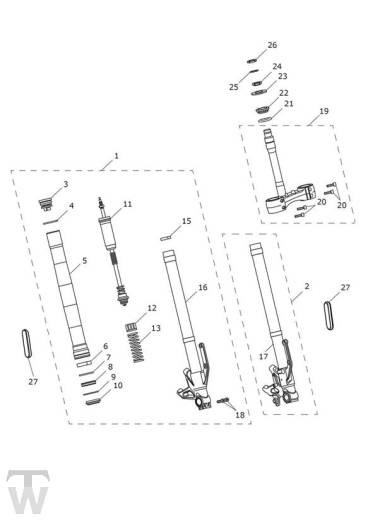

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2046806 | Fork Leg Assembly, RH | 1 | |
2 | T2046807 | Fork Leg Assembly, LH | 1 | |
3 | T2049906 | Fork Bolt, P/Comp, RH | 1 | |
3 | T2049903 | Fork Bolt, P/Comp, LH | 1 | |
4 | T2049874 | O Ring | 2 | |
5 | T2049897 | Outer Tube | 2 | |
6 | T2049995 | Guide Bush | 2 | |
7 | T2049993 | Seal Spacer | 2 | |
8 | T2049992 | Oil Seal | 2 | |
9 | T2049898 | Internal Circlip | 2 | |
10 | T2049866 | Dust Seal | 2 | |
11 | T2049934 | Piston Rod, P/Comp | 1 | RH Assy Only |
11 | T2049908 | Joint Rod, P/Comp | 1 | LH Assy Only |
12 | T2049905 | Spg Collar B | 1 | RH Assy Only |
12 | T2049901 | Spg Seat Comp | 1 | LH Assy Only |
13 | T2049907 | Spring | 2 | |
15 | T2049872 | Slide Bush | 2 | |
16 | T2049904 | Slide Pipe, P/Comp, RH | 1 | |
17 | T2049896 | Slide Pipe, P/Comp, LH | 1 | |
18 | T2046146 | Hex Socket Bolt | 2 | |
19 | T2048903 | Lower Yoke Assembly, Black | 1 | |
20 | T3050300 | Screw, Cap/HD, M8 | 4 | |
21 | T3600234 | Dichtung, staubschutz- | 1 | |
22 | T3800091 | Lager | 1 | |
23 | T2046559 | Cover, Headstock Bearing | 1 | |
24 | T2040301 | Adjuster Nut, M30, Lower | 1 | |
25 | obs T2041306 | Washer, Headstock | 1 | |
26 | T2040304 | ABSCHLUSSMUTTER, M 30 | 1 | |
27 | T2700332 | Rückstrahler | 2 | N/A to BR or TH |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
