ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

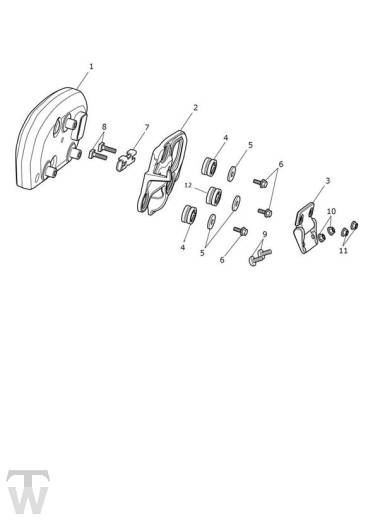

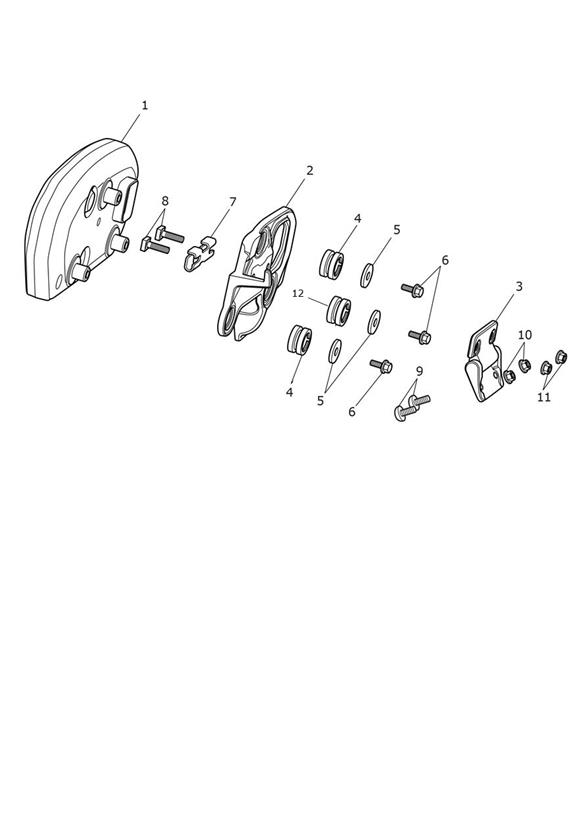

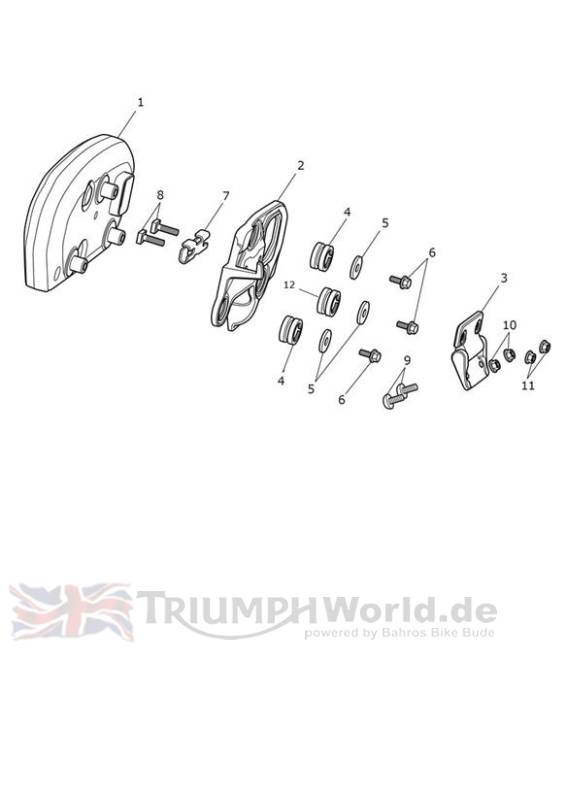

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2503971 | Instrument Pack, TFT, MPH, UK | 1 | UK |
1 | T2503972 | Instrument Pack, TFT, MPH US | 1 | US > 292194 |
1 | T2503972 | Instrument Pack, TFT, MPH US | 1 | US - 292195 > |
1 | T2503973 | Instrument Pack, TFT, KMH EU | 1 | All Except UK, US & JP |
1 | T2503974 | Instrument Pack, TFT, KMH JP | 1 | JP |
2 | T2702890 | Instrument Mount, Forged | 1 | |
3 | T2306464 | Hinge Assy, Friction | 1 | |
4 | T3020064 | Grommet, Instruments | 2 | |
5 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 3 | |
6 | T3330894 | Bolt, RHHF, M5 x 10 | 3 | |
7 | T2702889 | Hinge Mount, Plate | 1 | |
8 | T3100105 | Stud, M5 x 18, Slv | 2 | |
9 | T3330945 | Screw, But/Hd, M5 x 16, Blk | 2 | |
10 | T3350010 | Sich.mutter | 2 | |
11 | T3350010 | Sich.mutter | 2 | |
12 | T3020063 | Grommet, Instruments | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
