ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

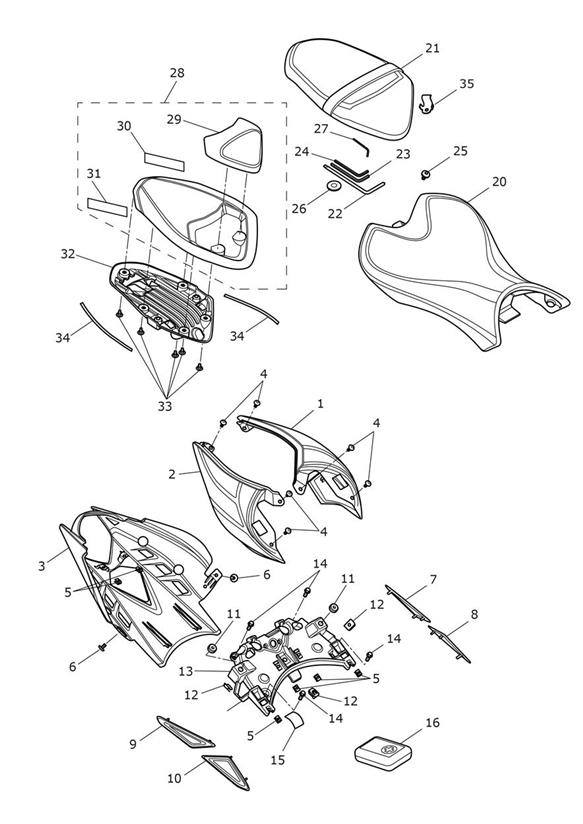

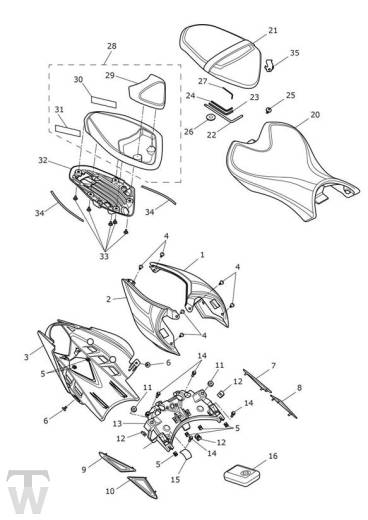

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2303734-MT | Rear Bodywork, Paint & Dec, LH | 1 | Matt Silver Ice - > 897562 All Except BR & > 897508 BR Only |
1 | T2303831-NW | Rear Bodywork, Paint & Dec, LH | 1 | Crystal White - 897563 > All Except BR & 897509 > BR Only |
1 | T2303831-PR | Rear Bodywork, Paint & Dec, LH | 1 | Phantom Black - > 897562 All Except BR & > 897508 BR Only |
1 | T2303734-PS | Rear Bodywork, Paint & Dec, LH | 1 | Matt Jet Black - 897563 > All Except BR & 897509 > BR Only |
1 | T2303831-LZ | Rear Bodywork, Paint & Dec, LH | 1 | Matt Storm Grey - 957742 > All Except BR & 955762 > BR Only |
2 | T2303737-MT | Rear Bodywork, Paint & Dec, RH | 1 | Matt Silver Ice - > 897562 All Except BR & > 897508 BR Only |
2 | T2303832-NW | Rear Bodywork, Paint & Dec, RH | 1 | Crystal White - 897563 > All Except BR & 897509 > BR Only |
2 | T2303832-PR | Rear Bodywork, Paint & Dec, RH | 1 | Phantom Black - > 897562 All Except BR & > 897508 BR Only |
2 | T2303737-PS | Rear Bodywork, Paint & Dec, RH | 1 | Matt Jet Black - 897563 > All Except BR & 897509 > BR Only |
2 | T2303832-LZ | Rear Bodywork, Paint & Dec, RH | 1 | Matt Storm Grey - 957742 > All Except BR & 955762 > BR Only |
3 | T2303744 | Undertray Moulding | 1 | All Except IN |
3 | T2303884 | Undertray Moulding | 1 | IN Only |
4 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 6 | |
5 | T3350161 | Nut, Captive, M5 | 6 | |
6 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 2 | |
7 | T2303943 | Rear Frame Infill, LH, Rear | 1 | |
8 | T2303944 | Rear Frame Infill, LH, Front | 1 | |
9 | T2303946 | Rear Frame Infill, RH, Rear | 1 | |
10 | T2303947 | Rear Frame Infill, RH, Front | 1 | |
11 | T2307369 | Rubber Foot,4mm Deep | 2 | |
12 | T3350111 | Nut, Captive, M6 | 3 | |
13 | T2070384 | Bridge, Seat, Moulding | 1 | |
14 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 4 | |
15 | T3660003 | Rubber Pad,30 x 45 x 3 | 1 | |
16 | T2308821 | First Aid Kit | 1 | IN Only |
17 | T2303760 | Decal, Rear Bodywork | 2 | Fitted to Silver Bikes |
17 | T2303765 | Decal, Rear Bodywork | 2 | Fitted to Black, White & Grey Bikes |
20 | T2308430 | Seat, Rider, Embroidered Silver | 1 | |
21 | T2308431 | Seat, Pillion, Embroidered Silver | 1 | |
22 | T2301364 | Wrench,124 x 54, Slot & Cross | 1 | |
23 | T2300634 | Allen Key,5mm | 1 | |
24 | T2300912 | Allen Key,4.0mm | 1 | |
25 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 1 | |
26 | T2309004 | Tool, Fork Adjuster | 1 | |
27 | T2309831 | Allen Key,3mm | 1 | |
28 | T2303722-MT | Seat Cowl Assembly | 1 | Matt Silver Ice - > 897562 All Except BR & > 897508 BR Only |
28 | T2303722-NW | Seat Cowl Assembly | 1 | Crystal White - 897563 > All Except BR & 897509 > BR Only |
28 | T2303712-PR | Seat Cowl Assy | 1 | Phantom Black - > 897562 All Except BR & > 897508 BR Only |
28 | T2303722-PS | Seat Cowl Assembly | 1 | Matt Jet Black - 897563 > All Except BR & 897509 > BR Only |
28 | T2303722-LZ | Seat Cowl Assembly | 1 | Matt Storm Grey - 957742 > All Except BR & 955762 > BR Only |
29 | T2303798 | Rubber Pad, Seat Cowl | 1 | |
30 | T2304066 | Decal, Seat Cowl, LH | 1 | |
31 | T2304096 | Decal, Seat Cowl, RH | 1 | |
32 | T2303797 | Base, Seat Cowl | 1 | |
33 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 5 | |
34 | T2308697 | Trim, Seat Cowl | 2 | |
35 | T2304424 | Clamp, Seat Strap | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
