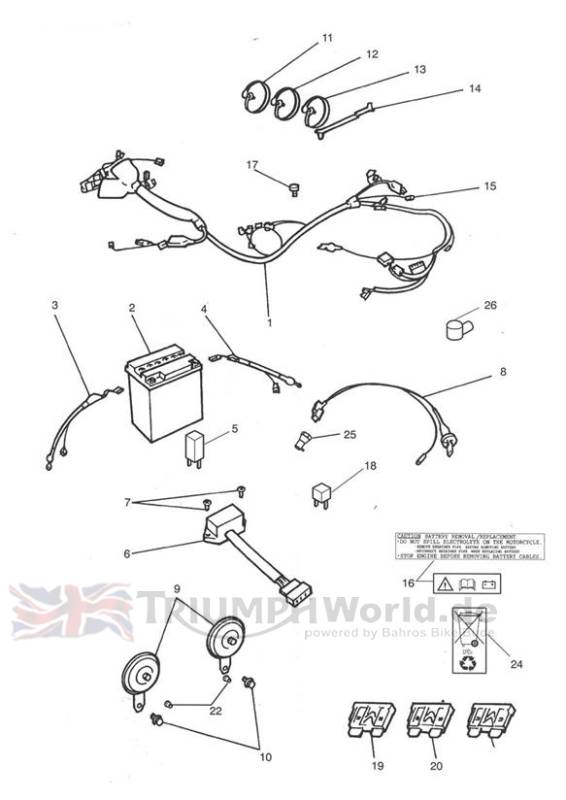

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | 2500043-T0301 | Kabelbaum zentralsch | 1 | >> 4901 All Markets |
1 | 2500043-T0301 | Kabelbaum zentralsch | 1 | 4902 >> 12195 ZA, HK, MY, SE, CH, AR, ES, JP, BR |
1 | obs T2500048 | Kabelbaum zentralsch | 1 | 4902 >> 12195 UK, AU, DE, FR, GR, IT, PT, CA, NZ |
1 | obs T2500048 | Kabelbaum zentralsch | 1 | 12196 >> All markets except US Cal |
1 | obs T2500083 | Kabelbaum zentralsch | 1 | >> 36658 US CAL |
1 | obs T2500087 | Kabelbaum zentralsch | 1 | 36659 >> US CAL |
2 | 2500008-T0301 | Batterie | 1 | |
3 | T2500177 | Kabel, minus- | 1 | |
4 | T2500176 | Kabel, plus- | 1 | |
5 | 2500025-T0301 | Relais | 1 | |
6 | obs 2500815-T0301 | Sicherung | 1 | >> 4901 All Markets |
6 | obs 2500815-T0301 | Sicherung | 1 | 4902 >> 12195 ZA, HK, MY, SE, CH, AR, ES, JP, BR |
6 | obs 2500818-T0301 | Sicherung | 1 | 4902 >> 12195 UK, AU, DE, FR, GR, IT, PT, CA, NZ |
6 | obs 2500816-T0301 | Sicherung | 1 | >> 9477 FR |
6 | obs T2500819 | Sicherung | 1 | 9478 >> FR |
6 | obs 2500818-T0301 | Sicherung | 1 | 12196 >> All Markets |
7 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 2 | >> 20144 M6 x 16mm |
7 | T3450255 | Widerh.-stopfen | 2 | 20145 > |
8 | T2500172 | Kit Kabel und Schalter | 1 | >> ENG NO 46136 Neutral/oil switch |
8 | T2500164 | Kit Kabel und Schalter | 1 | ENG NO 46137 >> ENG NO 46635 Neutral/oil switch |
8 | T2500166 | Kit Kabel und Schalter | 1 | ENG NO 46636 >> Neutral/oil switch |
9 | obs 2500120-T0301 | Signalhorn | 1 | >> 4901 Pair Black |
9 | obs 2500121-T0301 | Signalhorn | 1 | 4902 >> Chrome Pair |
10 | T3201228 | Bolt, HHF, M8 x 14, Slv | 2 | >> 9082 |
10 | T3331299 | Screw, Pan/HD, Tx, M6 x 40, Slv | 2 | |
11 | T3700016 | Kabelbinder | 4 | |
12 | obs 3700009-T0301 | Splint | 2 | 15.9 dia Rear mudguard |
13 | obs 3700010-T0301 | Schelle, kabel- | 2 | Rear mudguard |
14 | obs 3700011-T0301 | Splint | 4 | |
15 | 1310020-T0301 | ANSCHLUSSKIT MAGNETSCHALTER | 1 | |
16 | T3900021 | Schild | 1 | >> 16921 Battery UK, NZ, AU, ZA, GR, CY, HK, MY, SE |
16 | T3900021 | Schild | 1 | >> 16921 Battery CH, DE |
16 | T3900021 | Schild | 1 | >> 16921 Battery FR |
16 | T3900021 | Schild | 1 | >> 16921 Battery IT |
16 | T3900021 | Schild | 1 | >> 16921 Battery AR, ES |
16 | T3900021 | Schild | 1 | >> 16921 Battery JP |
16 | T3900021 | Schild | 1 | >> 16921 Battery BR, PT |
16 | T3900021 | Schild | 1 | Battery CA ONLY >> 16921, All markets 16922 > |
17 | obs 3210035-T0301 | DScrew, torx | 1 | M6 x 20mm |
18 | T2500155 | Relay,12V/30A | 1 | >> 55430 12v,30amp All markets except US Cal |
19 | 2500810-T0301 | 10a sicherung | 5 | |
20 | 2500807-T0301 | 15a sicherung | 1 | |
21 | T2500805 | FUSE,30A | 2 | |
22 | 3010130-T0301 | BUCHSE | 2 | |
24 | T3950015 | LABEL, BATTERY DISPOSAL | 1 | Battery disposal |
25 | T2500159 | T?lle | 1 | |
26 | T2500254 | Stiefel | 1 | Brake Light Switch US CAL 36659> |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
