Hauptrahmen - Trident

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

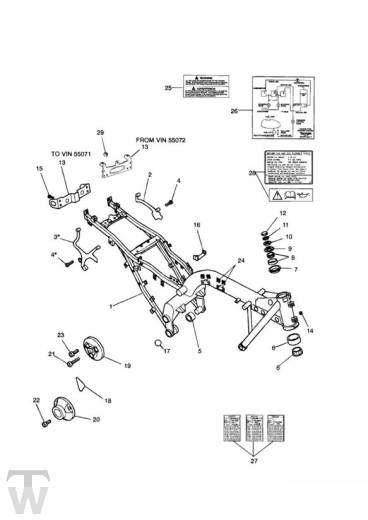

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs T2078980	Rahmen kompl.	1	>> 29155 Black Not US & South America
1	obs T2078982	Rahmen kompl.	1	29156 >> 44092 Black Not US & South America
1	obs T2078980	Rahmen kompl.	1	44093 >> Black Not US & South America
1	obs T2078985	Rahmen kompl.	1	>> 29155 Black US 49 States, SG & South America
1	obs T2078987	Rahmen kompl.	1	29156 >> 44092 Black US 49 States, SG & South America
1	obs T2078985	Rahmen kompl.	1	44093 >> Black US 49 States, SG & South America
1	obs T2078990	Rahmen kompl.	1	>> 29155 Black US CAL
1	obs T2078992	Rahmen kompl.	1	29156 >> 44092 Black US CAL
1	obs T2078990	Rahmen kompl.	1	44093 >> Black US CAL
1	obs T2078997	Rahmen kompl.	1	Black Canada
2	obs 2070780-T0301	Handgriff	1	>> 4502 LH
2	obs 2070782-T0301	Handgriff	1	4503 >> 4901 LH
2	obs 2070787-T0301	Handgriff	1	4902 >> LH
3	obs 2070770-T0301	Handgriff	1	>> 4502 RH
3	obs 2070770-T0301	Handgriff	1	4503 >> RH No longer required
4	T3202118	Bolt, RHHF, M8 x 1.25 x 45, Slv	4
5	obs 2078691-T0301	Buchse	1
6	T3800031	Bearing,30x55x17, Taper Roll	1
7	2070002-T0301	Lagerring	1
8	T3800032	Bearing,24x47x15, Taper Roll	1	>> 43916
8	T3800055	Lager	1	43917 >
9	obs 2040225-T0301	EINSTELLMUTTER UNTEN, LENKKOPF	1	>> 43916 Lower
9	T2040259	ERSETZT D. T2040249 & T2040251	1	43917 >> Lower
10	T2140210	Adjuster Nut, Upper	1
11	T2040061	UNTERLEGSCHEIBE	1
12	T2040060	MUTTER	1
13	obs 2070721-T0301	Halterung, feder	1	>> 55071
13	T2070990	Halterung, feder	1	55072 >
14	T3450009	Plug, M6	4
15	T3203222	Bolt, HHF, M6 x 12, Slv	6
16	obs 2070705-T0301	Halter	1
17	obs 3450190-T0301	Abschlußstück	1	4100 >
18	obs 3900072-T0301	Plakette	1	4902 >
19	obs 2071021-T0301	Abdeckg.	2	4902 >> Top
20	obs T2071031	Abdeckg.	2	4902 >> Bottom
21	T3050334	Screw, Cap/Hd, M6 x 20, Slv	2	4902 >
22	3050038-T0301	Hutschraube	6	4902 >> M6 x 10mm
23	obs 3050039-T0301	Hutschraube	6	4902 >> M6 x 8mm
24	T3351002	Nut, Captive, U-Type, M5, Slv	6
25	T3900169	Label, Frame modification	1	US
26	obs T3930085	LABEL, CARB DIAGRAM,3 CYL	1	Carb diagram US CAL
27	obs T3900150	Schild	1	>> 4901 ECE 900cc Engine
27	obs T3900270	Schild	1	4902 >> 55071 ECE 900cc Engine
27	obs T3900019	Schild	1	55072 >> ECE 900cc Engine
27	obs 3900155-T0301	TRIDENT 750 HEADSTOCK LABEL	1	ECE 750cc Engine
27	obs T3900032	Schild	1	ECE 900cc Engine DE
28	obs 3900010-T0301	Schild	1	>> 16921 Oil & filter UK, NZ, AU, ZA, GR, CY, HK, MY, SE
28	T3900136	Schild	1	>> 16921 Oil & filter CH, DE
28	T3900136	Schild	1	>> 16921 Oil & filter NL
28	T3900136	Schild	1	>> 16921 Oil & filter FR
28	T3900136	Schild	1	>> 16921 Oil & filter IT
28	T3900136	Schild	1	>> 16921 Oil & filter AR, ES
28	T3900136	Schild	1	>> 16921 Oil & filter JP
28	T3900136	Schild	1	>> 16921 Oil & filter BR, PT
28	T3900136	Schild	1	Oil & filter CA
29	T3350029	Mutter	2	55072 >> M8

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
