Telegabel - Scrambler 1200 XE bis FIN AC8498

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

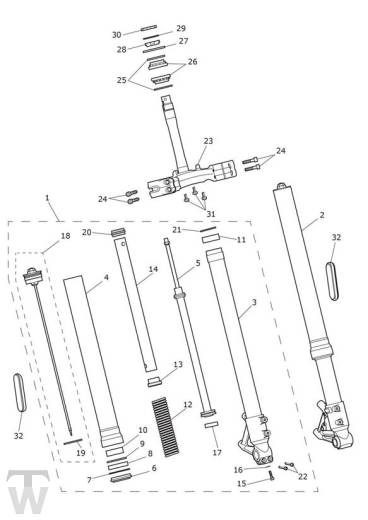

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2042399	Stanchion Assy,47mm, RH	1
2	T2043588	Stanchion Assy,47mm, LH	1
3	T2043348	Slider Assy, RH	1
3	T2043340	Slider Assy, LH	1
4	T2043341	Outer tube	2
5	T2043349	Damper Assy, RH	1
5	T2043342	Damper Assy, LH	1
6	T2041541	Dust Seal	2
7	T2041690	Oil Seal Stopper Ring	2
8	T2045660	Seal, Front Fork	2
9	T2045659	Seal Spacer	2
10	T2041173	Bush, Guide	2
11	T2041184	Bush, Slider	2
12	T2043343	Spring	2
13	T2043344	SPG Joint	2
14	T2043345	SPG Collar	2
15	T2046164	Capscrew, Oil Lock	2
16	T2042907	DICHTSCHEIBE	2
17	T2048174	Centering Plate	2
18	T2043350	Fork Cap Assy, RH	1
18	T2043346	Fork Cap Assy, LH	1
19	T2046138	O Ring	2
20	T2046178	Slider	2
21	T2043347	Seat Rubber	2
22	T2046146	Hex Socket Bolt	2	RH Stanchion Only
23	T2041681	Lower Yoke Assembly	1
24	T3050324	Screw, Cap/Hd, M8 x 1.25 x 35, Slv	4
25	T3600234	Dichtung, staubschutz-	2
26	T3800091	Lager	2
27	T2042138	Cover, Headstock Bearing	1
28	T2040301	Adjuster Nut, M30, Lower	1
29	obs T2041306	Washer, Headstock	1
30	T2040304	ABSCHLUSSMUTTER, M 30	1
31	T3330958	Screw, But/Hd, M5 x 10, Blk, Enc	3
32	T2700454	Orang. reflekt.	2	All Except BR, TH & IN

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
