ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

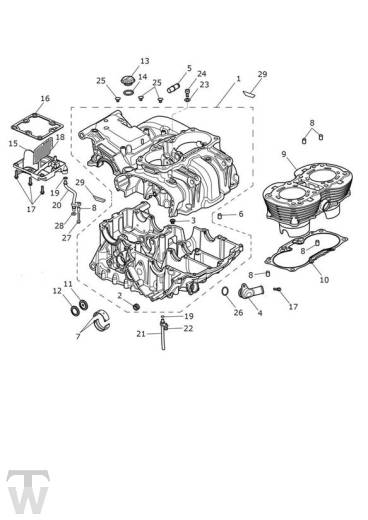

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1162953 | Crankcase Assembly, Spares | 1 | |
| 2 | T3450000 | Plug, PTF-SAE Short,3/8-18, Enc | 6 | |
| 3 | T3455555 | Plug, M10, Flanged | 3 | |
| 4 | T1162920 | Elbow, Coolant Return | 1 | |
| 5 | T1160268 | Spigot, OD 14.0mm | 1 | |
| 6 | T3000102 | Dowel, Hollow,10 x 14 | 3 | |
| 7 | T1160231 | HAUPTLAGER, ROT | - | |
| 7 | T1160232 | HAUPTLAGER, BLAU | - | |
| 7 | T1160233 | HAUPTLAGER, GRUEN | - | |
| 8 | T3000101 | Dowel, Hollow,8 x 14 | 5 | |
| 9 | T1167266 | Barrel, Dia 97.6 | 1 | |
| 10 | T1167250 | Base Gasket | 1 | |
| 11 | T1261049 | SCHAUGLAS OELSTAND | 1 | |
| 12 | T1262070 | Plug, Sightglass | 1 | |
| 13 | T1161512 | Cap, Oil Filler | 1 | |
| 14 | T3600028 | O-ring | 1 | |
| 15 | T1162910 | Breather Plate | 1 | |
| 16 | T1162911 | Gasket, Breather | 1 | |
| 17 | T3205094 | Bolt, HHF, Lghtd, M6 x 20, Enc | 7 | |
| 18 | T1160464 | Baffle Plate, Perforated | 1 | |
| 19 | T3600153 | 'O' RING | 2 | |
| 20 | T1162622 | Breather Drain Pipe | 1 | |
| 21 | T1163006 | Breather Drain Pipe, Lower | 1 | |
| 22 | T3051063 | Screw, Cap/HD, M6 x 16, Enc, Raw | 1 | |
| 23 | T3550560 | Washer, CU, OD16.0, ID8.4,1.0 | 1 | |
| 24 | T3050245 | Screw, Cap/Hd, M8 x 16, Slv | 1 | |
| 25 | T3451260 | Firtree,5 x 11mm, Blk | 3 | |
| 26 | T3600950 | O Ring,23.47 x 2.62 | 1 | |
| 27 | T3200147 | Bolt, RHHF, M6 x 30 | 1 | |
| 28 | T3600268 | O Ring, ID 7,52 x 3,53 | 1 | |
| 29 | T1161207 | Badge,1200, Black, HP | 1 | |
| 30 | T3205094 | Bolt, HHF, Lghtd, M6 x 20, Enc | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
