Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

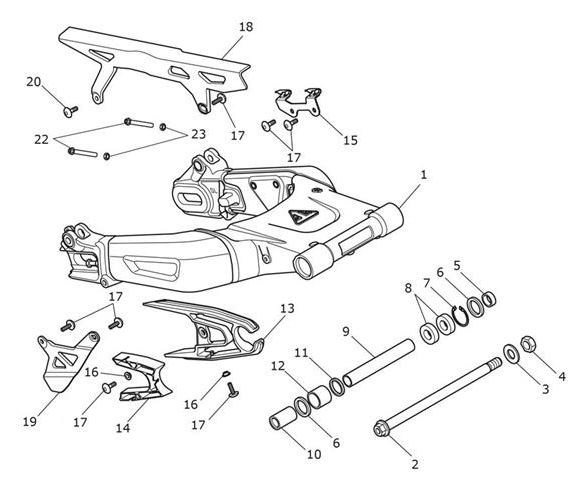

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2054809 | Swingarm Assy | 1 | Includes items: 5,6,7,8,9,10,11 & 12 |
| 2 | T2050518 | Spindle, Swingarm | 1 | |
| 3 | T3551240 | Washer, M16 x 34 x 3 | 1 | |
| 4 | T3350155 | Sich.mutter | 1 | |
| 5 | T2054063 | Spacer,25 x 17 x 8.5 | 1 | |
| 6 | T3600044 | Dichtung, Öl- | 2 | |
| 7 | T3500204 | Circlip, Int,35 x 1.5 | 1 | |
| 8 | T3800081 | Kugellager | 2 | |
| 9 | T2051225 | Spacer, Internal,22x 149.5 | 1 | |
| 10 | T2050231 | Sleeve, Ground,25 17 40 | 1 | |
| 11 | T3600201 | Seal, SD 25 32 04 | 1 | |
| 12 | T3800014 | Lager, wälz | 1 | |
| 13 | T2050425 | Rubbing Strip, Chain | 1 | |
| 14 | T2050489 | Damper, Rubbing Strip | 1 | |
| 15 | T2050533 | Moulding, Brake Line | 1 | |
| 16 | T3010061 | Flanged Sleeve, M6 x 9 x 3.25 | 2 | |
| 17 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 7 | |
| 18 | T2050454 | Chainguard, Plastic | 1 | |
| 19 | T2050409 | Chainguard, Lower | 1 | |
| 20 | T3331010 | Bolt, But/Hd, Skt, M6 x 16, S/S | 1 | |
| 22 | T3203204 | Screw, H/Hd, M8 x 55, Slv | 2 | |
| 23 | T3350303 | Nut, M8, Silver | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
